Texas Instruments OPAx328 Operationsverstärker
Texas Instruments OPAx328 Operationsverstärker sind präzise Ein- und Zweikanal-Niederspannungs-CMOS-Operationsverstärker, die für ein geringes Rauschen und eine große Bandbreite optimiert sind. Der OPAx328 verfügt über eine lineare Eingangsstufe mit Nulldurchgangsverzerrung, die ein ausgezeichnetes Gleichtaktunterdrückungsverhältnis (CMRR) von 120 dB (typisch) über den gesamten Eingangsbereich ermöglicht. Der Spannungsbereich des Eingangs-Gleichtaktbereichs des Bauteils überschreitet die negativen und positiven Versorgungsschienen um 100 mV.
Die OPAx328 Operationsverstärker von TI nutzen die proprietäre e-trim™-Operationsverstärker-Technologie von TI und ermöglichen eine einzigartige Kombination von extrem niedrigem Offset und geringem Eingangs-Offset-Drift, ohne dass eine Eingangsschaltung oder automatische Nullpunkt-Techniken erforderlich sind. Der rauscharme (6,1 nV/√Hz) und Hochgeschwindigkeitsbetrieb (40 MHz, 30 V/μs) machen den OPAx328 ideal für die Ansteuerung von Abtast-Analog-Digital-Wandlern (ADCs). Darüber hinaus eignet sich der OPAx328 auch für Einzelversorgungs-Applikationen mit hohem Impedanzeingang.
Merkmale
- Präzision mit Zero-Crossover-Verzerrung:
- Niedrige Offsetspannung: 50 µV (max.)
- Hoher CMRR-Wert: 120 dB
- Rail-to-Rail-I/O
- Große Bandbreite: 40 MHz
- Niedriger Eingangs-Bias-Strom: 1 pA (max.)
- Rauscharm: 6,1 nV/√Hz bei 10 kHz
- Anstiegsrate: 30 V/µs
- Schnelle Einschwingzeit von 0,01 %: 180 ns
- Einzelversorgungsspannungsbereich: 2,2 V bis 5,5 V
- Verstärkungsfaktor Eins
Applikationen
- Optisches Modul
- Positionssensor
- Multiparameter-Patientenüberwachung
- CT- und PET-Scanner
- Chemie-/Gas-Analysator
- Bidirektional von 400 V und 800 V zu LV
- Merchant-Netzwerk und Server-PSU
- Solarstringwechselrichter
- Solarleistungsoptimierer

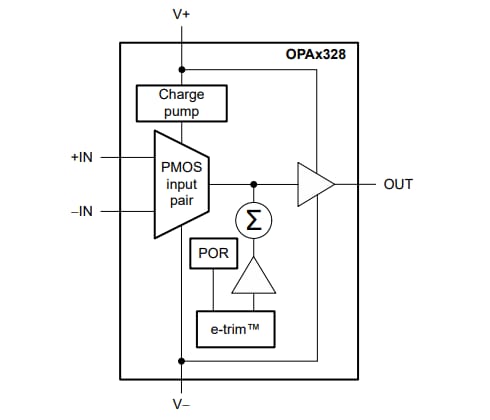

Blockdiagramm
