Texas Instruments OPA314/OPA2314 3MHz Operationsverstärker

TI OPA314/OPA2314 3MHz Operationsverstärker

Texas Instruments OPA314 (einkanal)/OPA2314 (zweikanal) 3MHz Operationsverstärker sind die neue Generation von Allzweck-CMOS-Verstärkern mit geringemm Stromverbrauch. Rail-to-Rail-Eingangs- und -Ausgangsschwingungen und geringer Ruhestrom (150µA typ. bei 5,0VS) in Kombination mit einer hohen Bandbreite von 3MHz und sehr geringem Rauschen (14nV/√Hz bei 1kHz) machen diese TI-Geräte optimal für den Einsatz in einer Vielzahl batteriebetriebener Anwendungen, die ein gutes Kosten-Leistungs-Verhältnis erfordern. Der niedrige Eingangsruhestrom unterstützt Anwendungen mit Megaohm-Quellimpedanzen.

Merkmale
  • Niedriger IQ: 150µA/ch
  • Breiter Eingangsstrombereich: 1,8V bis 5,5V
  • Geräuscharm: 14nV/√Hz bei 1kHz
  • Verstärkungsbandbreite: 3MHz
  • Niedriger Eingangs-Ruhestrom: 0,2pA
  • Niedrige Offsetspannung: 0,5mV
  • Stabiler Verstärkungsfaktor
  • Interner HF-/EMI-Filter
  • Erweiterter Temperaturbereich: -40°C bis +125°C
Anwendungsbereiche
  • Batteriebetriebene Instrumente
    • Konsum-, Industrie-, Medizinanwendungen
    • Notebooks, tragbare Media-Player
  • Fotodiodenverstärker
  • Aktive Filter
  • Remote-Sense-Funktion
  • Drahtlose Messung
  • Tragbare Prüfgeräte
Teile-Nr. Kanäle IQ pro Kanal (max.) (mA)
OPA314 1 0,21
OPA2314 2 0,19

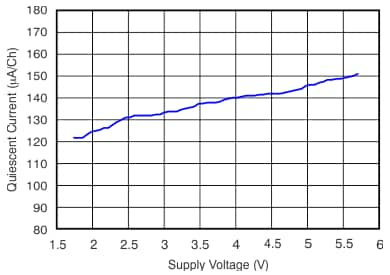

Leistungsdiagramm
Leistungsdiagramm
  • Texas Instruments
  • Industrial
  • Semiconductors|Integrated Circuits|IC-Amplifier
Veröffentlichungsdatum: 2012-04-24 | Aktualisiert: 2020-12-21
