Texas Instruments OPA2835 Duale VFB Op Amps

Texas Instruments OPA2835 duale VFB Operational Amplifiers (Op Amps) sind Spannungsrückführungs-Geräte mit niedrigem Energieverbrauch, Rail-to-Rail-Ausgang und negativem Rail-Eingang, die für den Betrieb mit Versorgungsspannung zwischen 2.5V und 5.5V Single Supply und ±1.25V bis ±2.75V Dual Supply entwickelt wurden. Diese TI Op Amps verbrauchen nur 250µA pro Kanal mit einer Transitfrequenz von 56MHz, wodurch sie ein branchenweit führendes Energie-Leistungs-Verhältnis für Rail-to-Rail-Verstärker erreichen können. TI OPA2835 VFB Op Amps sind ideal für Signalverarbeitung mit geringem Energieverbrauch, Audio-ADC-Eingangspuffer, sowie Niedrigverbrauch-SAR und Delta-Sigma-ADC-Treiberanwendungen.

Features

Extrem niedriger Energieverbrauch

Spannungsversorgung: 2.5V bis 5.5V
Ruhestrom: 250µA (typ.)
Abgeschaltet: 0.5µA (typ.)

Bandbreite: 56MHz
Anstiegsrate: 160V/µs
Anstiegszeit: 10ns (2V_STEP)
Einschwingzeit: 45ns (2V_STEP)
Erholungszeit nach Übersteuerung: 195ns
SNR: 0.00015% (-116.4dBc) bei 1kHz (1V_RMS)
THD: 0.00003% (-130dBc) bei 1kHz (1_VRMS)
HD₂/HD₃: -70dBc/-73dBc bei 1MHz (2Vpp)
Eingangsspannungsrauschen: 9.3nV/rtHz (f=100 kHz)
Eingangs-Offset-Spannung: 100µV (500µV max.)
CMRR: 113dB
Ausgangsstrom: 40mA
RRO - Rail-to-Rail-Ausgang
Eingangsspannungsbereich: -0.2V bis 3.9V (5V Versorgung)
Betriebstemperaturbereich: -40°C bis +125°C

Anwendungen

Signalverarbeitung mit Niedrigverbrauch
Audio-ADC-Eingangspuffer
Niedrigverbrauchs-SAR und Delta-Sigma-ADC-Treiber
Portable Systeme
Niedrigverbrauch-Systeme
Hochdichte Systeme
Ultraschall-Durchflussmesser

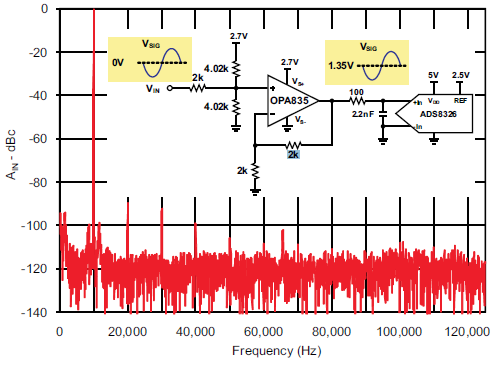

Funktionsdiagramm
Functional Diagram

Texas Instruments

Veröffentlichungsdatum: 2012-03-01 | Aktualisiert: 2022-03-11
