Texas Instruments MSP430FR2000/MSP430FR21xx Mischsignal-MCUs
Texas Instruments MSP430FR2000/MSP430FR21xx Mischsignal-Mikrocontroller (MCUs) sind extrem stromsparende, kostengünstige MCUs mit Speichergrößen von 0,5 KB bis 4 KB einheitlichem FRAM-Speicher. Diese MCUs sind in mehreren Gehäuseoptionen verfügbar, einschließlich einem kleinen VQFN-Gehäuse von 3 mm × 3 mm. Die Architektur, der FRAM und die integrierte Peripherie, kombiniert mit umfangreichen Stromsparmodi, sind für eine Verlängerung der Batterielaufzeit in tragbaren batteriebetriebenen Sensorapplikationen optimiert.
Die MSP430FR2000 und MSP430FR21xx Bauteile bieten einen Migrationspfad für 8-Bit-Designs, um durch die Peripherieintegration und die FRAM-Vorteile hinsichtlich Datenprotokollierung und Stromersparnis zusätzliche Funktionen und Funktionalität zu erzielen. Darüber hinaus können bestehende Designs mit den MSP430G2x-MCUs zu den MSP430FR2000- und MSP430F21xx-Produktfamilien migrieren, um die Leistungsfähigkeit zu erhöhen und die Vorteile des FRAM zu nutzen.
Merkmale
- Embedded-Mikrocontroller
- 16-Bit-RISC-Architektur mit bis zu 16 MHz
- Großer Versorgungsspannungsbereich von 3,6 V bis hinunter zu 1,8 V (die Mindestversorgungsspannung wird durch SVS-Stufen eingeschränkt, siehe SVS-Spezifikationen)
- Optimierte Stromsparmodi (bei 3 V)
- Aktivmodus: 120 µA/MHz
- Standby
- LPM3.5 mit VLO: 1 µA
- Echtzeituhr(RTC)-Zähler (LPM3.5 mit 32.768-Hz-Quarz): 1 µA
- Abschaltung (LPM4.5): 34 nA ohne SVS
- Hochleistungs-Analogfunktionen
- 10-Bit-8-Kanal-Analog-Digital-Wandler (ADC)
- Integrierter Temperatursensor
- Interne 1,5-V-Referenz
- Abtast- und Halteschaltung von 200 ksps
- Verbesserter Komparator (eCOMP)
- Integrierter 6-Bit-DAC als Referenzspannung
- Programmierbare Hysterese
- Konfigurierbare Hochleistungs- und Stromsparmodi
- 10-Bit-8-Kanal-Analog-Digital-Wandler (ADC)
- Stromsparender ferroelektrischer RAM (FRAM)
- Bis zu 3,75 KB an nicht-flüchtigem Speicher
- Integrierter Fehlerbehebungscode (ECC)
- Konfigurierbarer Schreibschutz
- Einheitlicher Speicher von Programm, Konstanten und Speicher
- Anzahl von Schreibzyklen: 1015
- Strahlungsbeständig und nichtmagnetisch
- Intelligente digitale Peripherie
- Ein 16-Bit-Timer mit drei Erfassungs-/Vergleichsregistern (Timer_B3)
- Ein 16-Bit-RTC-Zähler (nur Zähler)
- 16-Bit zyklische Redundanzprüfung (CRC)
- Verbesserte serielle Kommunikation
- Verbesserte USCI A (eUSCI_A) unterstützt UART, IrDA und SPI
- Taktsystem (CS)
- 32-kHz-On-Chip-RC-Oszillator (REFO)
- Digital gesteuerter On-Chip-Oszillator (DCO) von 16 MHz mit Frequenzregelschlaufe (FLL)
- ±1 % Genauigkeit mit On-Chip-Referenz bei Raumtemperatur
- 10-kHz-On-Chip-Oszillator mit sehr niedriger Frequenz (VLO)
- On-Chip-Modulationsoszillator mit hoher Frequenz (MODOSC)
- Externer 32-kHz-Quarzoszillator (LFXT)
- Programmierbarer MCLK-Vorteiler von 1 bis 128
- SMCLK basierend auf MCLK mit programmierbarem Vorteiler von 1, 2, 4 oder 8
- Universal-Ein-/Ausgang und Pin-Funktionsumfang
- 12 I/Os auf 16-Pin-Gehäuse
- 8 Interrupt-Pins (4 Pins von P1 und P2) ermöglichen das Aktivieren des MCUs aus LPMs
- Alle I/Os sind kapazitive Touch-I/Os
- Development Tools und Software (siehe auch Tools und Software)
- Kostenlose professionelle Entwicklungsumgebungen
- Development Kits (MSP-TS430PW20, MSP‑FET430U20,MSP‑EXP430FR2311, and MSP‑EXP430FR4133)
- Mitglieder der Produktfamilie
- MSP430FR2111: 3,75 KB Programm-FRAM + 1 KB RAM
- MSP430FR2110: 2 KB Programm-FRAM + 1 KB RAM
- MSP430FR2100: 1 KB Programm-FRAM + 512 Bytes RAM
- MSP430FR2000: 0,5 KB Programm-FRAM + 512 Bytes RAM
- Gehäuseoptionen
- 16-Pin: TSSOP (PW16)
- 24-Pin: VQFN (RLL)
Applikationen
- Geräte-Akku
- Rauch- und Wärmemelder
- Tür- und Fenstersensoren
- Lichtsensoren
- Leistungsüberwachung
- Tragbare elektronische Körperpflegegeräte
- Gesundheits- und Fitnessgeräte
Development Tools
Texas Instruments MSP-EXP430FR2311 LaunchPad Development Kit
Eine einfach zu bedienendes Development Board für den MCU MSP430FR2311.

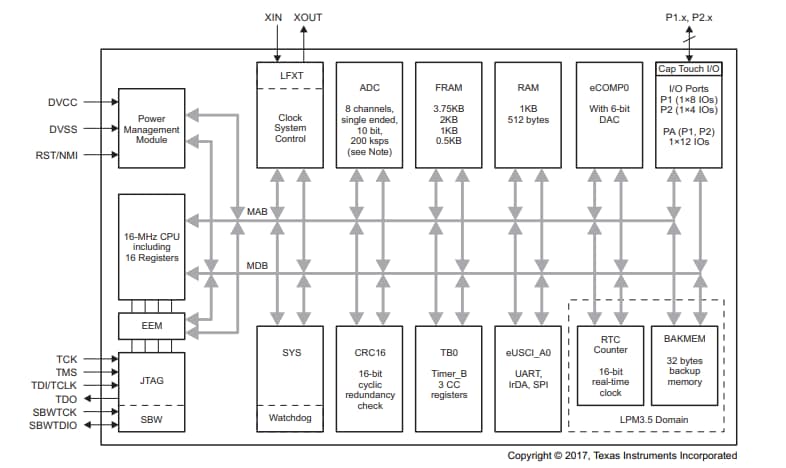

Blockdiagramm
Veröffentlichungsdatum: 2017-09-20
| Aktualisiert: 2025-04-16
