Texas Instruments LSF0204x Bidirektionale Multi-Spannungspegelumsetzer
Die bidirektionalen Multi-Spannungspegelumsetzer LSF0204x von Texas Instruments sind bidirektionale Spannungspegelumsetzer, die von 1,0V bis 4,5V (Vref_A) und 1,8V bis 5,5V (Vref_B) betrieben werden. Dies erlaubt eine bidirektionale Spannungswandlung zwischen 1,0V und 5,0V ohne die Notwendigkeit für einen Richtungsanschluss in Open-Drain- oder Push-Pull-Anwendungen. Die LSF0204x unterstützen Pegelumsetzanwendungen mit Übertragungsgeschwindigkeiten von mehr als 100MHz für Open-Drain-Systeme mit 15pF Kapazität und 165Ω Pull-up-Widerstand.
Merkmale
- Provides bi-directional voltage translation with no direction terminal
- Less than 1.5ns maximum propagation delay
- Supports high-speed translation, greater than 100MHz
- Supports Ioff, partial power down mode
- Allows bi-directional voltage level translation between:
- 0.8 V ↔ 1.8/2.5/3.3/5V
- 1.2 V ↔ 1.8/2.5/3.3/5V
- 1.8 V ↔ 2.5/3.3/5V
- 2.5 V ↔ 3.3/5V
- 3.3 V ↔ 5V
- Low standby current
- 5V tolerance I/O port to support TTL
- Low Ron provides less signal distortion
- High-impedance I/O terminals for EN=Low
- Flow-through pin-out for ease PCB trace routing
- Latch-up performance exceeds 100mA per JESD17
- -40°C to 125°C operating temperature range
- ESD performance tested per JESD 22
- 2000V human-body model (A114-B, Class II)
- 200V machine model (A115-A)
- 1000V charged-device model (C101)
Applikationen
- GPIO, MDIO, PMBus, SMBus, SDIO, UART, I2C, and other interfaces in telecom infrastructure
- Industrial
- Automotive
- Personal computing
Datasheet
Associated Product
Texas Instruments LSF-EVM Evaluierungsmodul (EVM)
Zur Evaluierung der LSF-Produktfamilie von Pegelumsetzern ausgelegt.

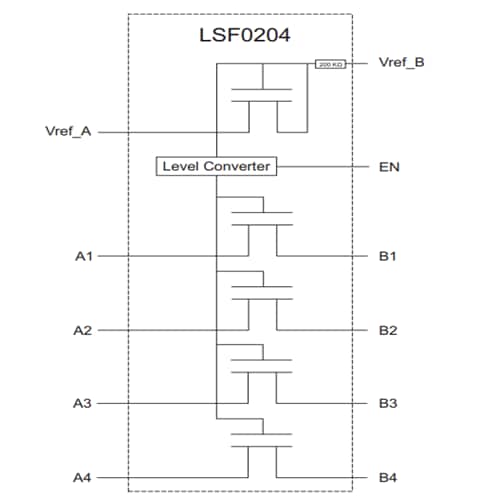

Block Diagram
