Texas Instruments LP8866EVM Evaluierungsmodul
Das Texas Instruments LP8866EVM evaluiert die Eigenschaften, die Funktionsweise und das Betriebsverhalten des LP8866(S)-Q1 Bauteils. Der LP8860-Q1 ist ein Sechskanal-LED-Treiber mit hohem Wirkungsgrad für die Display-LCD-Hintergrundbeleuchtung in Fahrzeugen. Das LP8866(S)-Q1 Bauteil integriert einen Boost- oder SEPIC-Controller und sechs Stromsenken mit hoher Genauigkeit.
Das LP8866EVM Evaluierungsmodul verfügt über einen VOUT-Boost Controller mit bis zu 48 V und sechs Stromsenken mit hoher Genauigkeit. Das Evaluierungsmodul unterstützt eine integrierte Phaseverschiebungs-PWM-Verdunkelung, eine Hybrid-Verdunkelung, eine Strom-Verdunkelung und einen direkten PWM-Verdunkelungsmodus.
Merkmale
- Eingangsspannungsbereich: 3 V bis 48 V
- VOUT-Boost Controller: bis zu 48 V
- Sechs Stromsenken mit hoher Genauigkeit
- Umfassende Fehlerdiagnosefunktionen
- Unterstützt eine integrierte Phaseverschiebungs-PWM-Verdunkelung, eine Hybrid-Verdunkelung, eine Strom-Verdunkelung und einen direkten PWM-Verdunkelungsmodus.
- LED-Helligkeit wird global über eine I2C-Schnittstelle oder einen PWM-Eingang gesteuert
Lieferumfang Kit
- USB2ANY
- Flachbandkabel
- USB-Kabel
- LP8866EVM
- LP886X-LEDLOAD-EVM
Erforderliche Ausrüstung
- DC-Stromversorgung: 24 V oder höher, 6 A oder höher
- LED-Kabel: Bandkabel mit 7 Positionen
- PC zum Betrieb der GUI-Software
- GUI-Software
Applikationen
- Automotive-Infotainment
- Automotive-Kombiinstrumente
- Smart-Spiegel
- Head-up-Displays (HUD)
- Zentrale Informationsdisplays (CID)
- Audio-Video-Navigation (AVN)
Layout

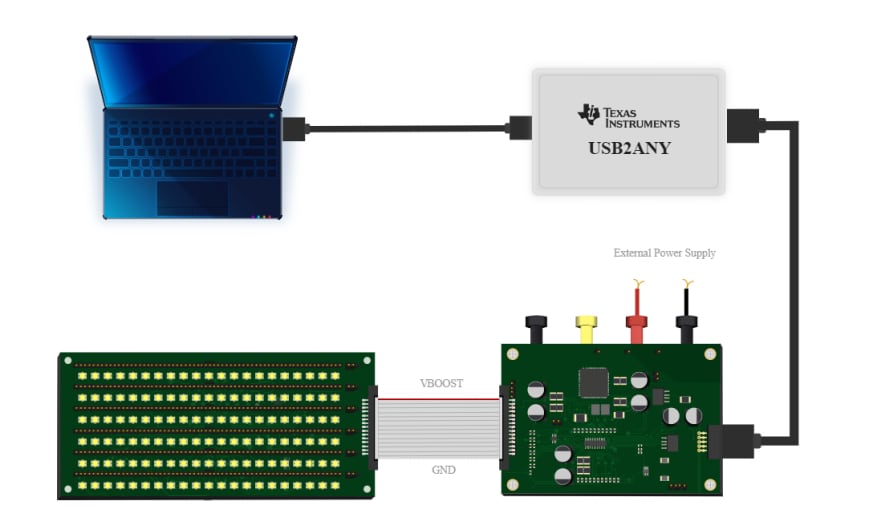

Hardware-Einrichtung
Verwandte Produkte
Texas Instruments LP8864-Q1 LED-Treiber mit hohem Wirkungsgrad
Vier hochpräzise Stromsenken unterstützen Phasenverschiebungen, die automatisch angepasst werden.
Texas Instruments LP8866-Q1 LED-Treiber mit hohem Wirkungsgrad
Sechs hochpräzise Stromsenken unterstützen Phasenverschiebungen, die automatisch angepasst werden.
Veröffentlichungsdatum: 2019-12-27
| Aktualisiert: 2024-02-21
