Texas Instruments LMR38010/LMR38010-Q1 Abwärtswandler

Texas Instruments LMR38010/LMR38010-Q1 SIMPLE SWITCHER^® synchrone Abwärtswandler sind zur Regelung über einen großen Eingangsspannnungsbereich ausgelegt, um die Notwendigkeit von externen Stromstoß-Unterdrückungskomponenten zu verringern. Der LMR38010 arbeitet bei Eingangsspannungseinbrüchen so niedrig wie 4,2 V, bei Bedarf mit einem Tastverhältnis von nahezu 100 %. Durch diesen Betrieb ist der LMR38010 eine ausgezeichnete Wahl für Industrieapplikationen mit großem Eingang und MHEV-/EV-Systemen.

Die LMR38010/LMR38010-Q1 Abwärtswandler von TI nutzen die Präzisionsfreigabe, um Flexibilität zu bieten, indem eine direkte Verbindung zum großen Eingangsspannungsbereich oder eine präzise Steuerung über die Inbetriebnahme und Abschaltung des Bauteils ermöglicht wird. Mit der integrierten Filterung und Verzögerung lässt die Power-Good-Flag eine genaue Anzeige des Systemzustands zu, wodurch die Notwendigkeit einer externen Überwachung überflüssig wird. Die Wandler kombinieren eine pseudozufällige Frequenzspreizung für eine minimale EMI. Währenddessen kann das Bauteil eine Schaltfrequenz zwischen 200 kHz und 2,2NMHz konfigurieren, um rauschempfindliche Frequenzbänder zu vermeiden. Darüber hinaus kann der LMR38010 eine Frequenz für einen verbesserten Wirkungsgrad bei einer niedrigen Betriebsfrequenz oder eine kleinere Lösungsgröße bei einer hohen Betriebsfrequenz auswählen.

Die integrierten Schutzfunktionen auf dem LMR38010 umfassen eine Zyklus-für-Zyklus-Strombegrenzung, eine Hiccup-Modus-Kurzschluss-Sicherung und eine thermische Abschaltung bei zu hoher Verlustleistung.

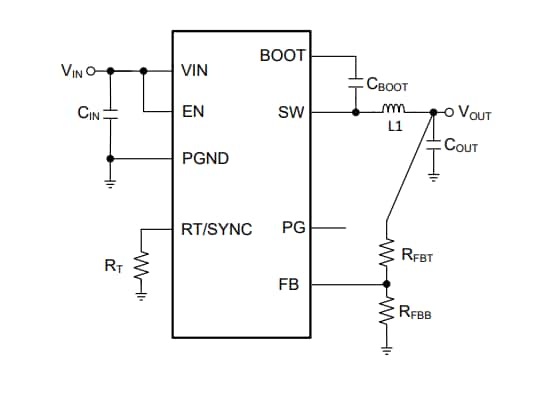

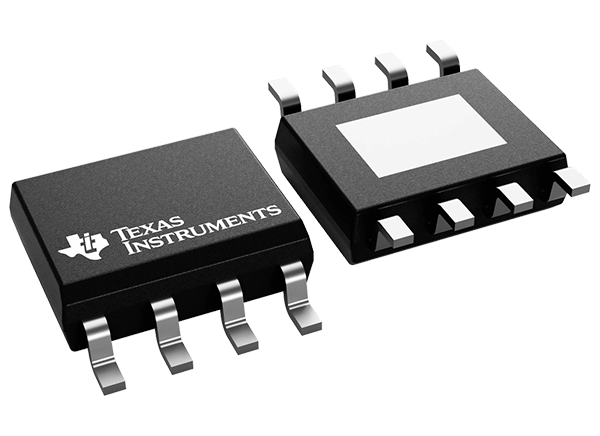

Der LMR38010/LMR38010-Q1 ist in einem 8-Pin-HSOIC-PowerPAD-Gehäuse von 4,89 mm × 3,90 mm untergebracht. Die LMR38010-Q1 Bauteile sind gemäß AEC-Q100 für Fahrzeuganwendungen zugelassen.

Merkmale

Fähig für die funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
Für robuste Industrieapplikationen konfiguriert
- Eingangsspannungsbereich: 4,2 V bis 80 V
- Dauerausgangsstrom: 1 A
- Extrem niedriger Betriebsruhestrom von 40 µA
- >1,5 mm Abstand zwischen V_IN und GND-Pin
- Einstellbare Schaltfrequenz von 200 kHz bis 2,2 MHz
- Frequenzsynchronisierung zu einem externen Taktgeber
- Frequenzspreizungsoption für reduzierte EMI
- Maximales Tastverhältnis: 97 %
- Unterstützt die Inbetriebnahme mit vorgespanntem Ausgang
- ±1,0 % Toleranz Referenzspannung bei Raumtemperatur
- Präzisionsfreigabe
- Benutzerfreundlich mit einer niedrigen BOM
- Integrierte Synchrongleichrichtung
- Interne Kompensation für eine einfache Verwendung
- 8-Pin-HSOIC-Gehäuse mit PowerPAD™
- PFM- und erzwungene PWM-Optionen (FPWM)
