Texas Instruments LMR36503MSCEEVM Evaluierungsmodul
Das Texas Instruments LMR36503MSCEEVM Evaluierungsmodul ist für die schnelle und einfache Demonstration des LMR36503E-Q1 Reglers ausgelegt. Der LMR36503E-Q1 ist ein 65 V DC/DC-0,3 A Abwärtsregler mit Synchrongleichrichtung, der einen hohen Umwandlungswirkungsgrad in einem kleinen Footprint erzielt.
Das LMR36503MSCEEVM Evaluierungsmodul von TI wird über einen großen Eingangsspannungsbereich von 5,5 V bis 65 V betrieben und liefert einen geregelten 5 V-Ausgang bis zu 0,3 A Last bei einer Schaltfrequenz von 2,2 MHz. Der LMR36503MSCEEVM unterstützt bei Volllast eine Ausgangsspannungsregelungsgenauigkeit, die besser als 1,5 % ist und mit einem externen Widerstandsteiler einstellbar.
Merkmale
- 5,5 V bis 65 V Eingangsspannungsbereich
- 12 V Ausgangsspannung
- 0 bis 0,3 A Laststrom
- 2,2 MHz Schaltfrequenz
- Einstellbare Ausgangsspannung
- Externe Synchronisierungsfunktion
- Interne Frequenzspreizungsfähigkeit
- Wählbare Pulsfrequenzmodulation oder erzwungene Pulsweitenmodulation bei geringer Last
- Unterstützt den Betrieb bis zu einer Umgebungstemperatur von 150 °C
- Unterstützt andere Ausführungen des ICs, indem einige Komponenten ersetzt werden
Applikationen
- Erweiterte Fahrerassistenzsysteme (FAS)
- Karosserieelektronik und Beleuchtung
- Infotainment- und Kombi-Systeme
Lieferumfang Kit
- LMR36503E-Q1 Evaluierungsmodul (LMR36503MSCEEVM), das den LMR36503MSCERPERQ1 enthält
- Haftungsausschluss bezüglich EVM - Bitte lesen
Verwandte Produkte
Texas Instruments LMR36503/LMR36503-Q1 Abwärtswandler von 65 V, 0,3 A
Kleiner synchroner DC/DC-Abwärtswandler von 65 V, 0,3 A in einem HotRod™ -Gehäuse von 2 mm x 2 mm.
Texas Instruments LMR36503E-Q1 DC/DC-Abwärtswandler
Bewältigen Eingangsspannungstransienten bis zu 70 V und bietet eine hervorragende EMI-Leistung.
Board-Verbindungen

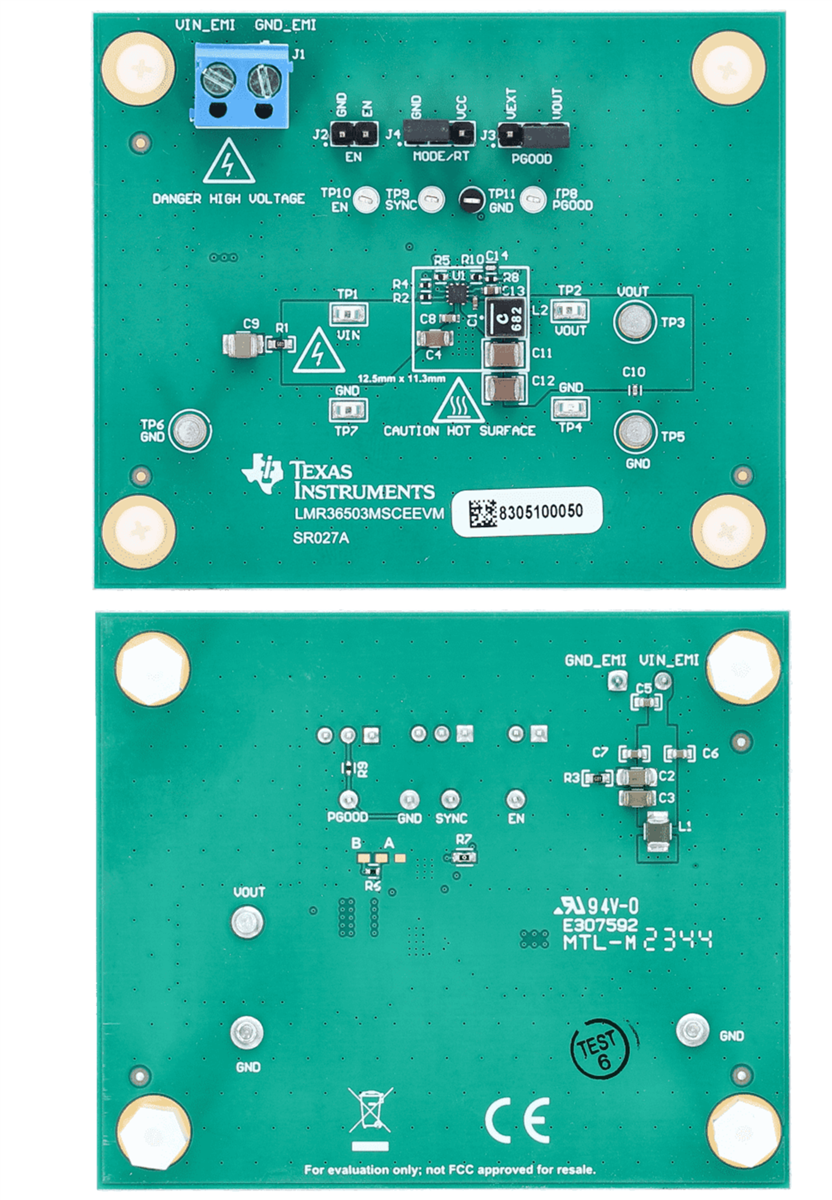

Layout
