Texas Instruments LM74810EVM Controller-Evaluierungsmodul (EVM)
Das Texas Instruments LM74810EVM Controller-Evaluierungsmodul (EVM) unterstützt Designer bei der Evaluierung der Funktionsweise und des Betriebsverhaltens der LM7481-Q1 Ideal-Dioden-Controller in Batterie-Verpolungsschutz-Applikationen. Dieses Evaluierungsmodul demonstriert die Fähigkeit des LM7481-Q1 Ideal-Dioden-Controllers, einen Batterie-Verpolungsschutz für Automotive-ECU-Designs mit höherer Leistung (> 100 W) zu bieten. Das Bauteil steuert zwei Back-to-Back-n-Kanal-Leistungs-MOSFETs mit dem Ideal-Dioden-MOSFET, der zuerst verbunden wird und dann vom zweiten MOSFET für einen geschalteten Ausgang und eine Leistungspfad-Abschaltung gesteuert wird.
Merkmale
- Batterie-Verpolungsschutz für Hochleistungs-ECU-Designs
- Geschalteter Ausgang und Leistungspfad-Abschaltung
- Überspannungsschutz
- Erfüllt die Testanforderungen für transiente Immunität
- Zwei externe n-Kanal-MOSFETs, die Back-to-Back in einer gemeinsamen Drain-Konfiguration verbunden sind
Erforderliche Ausrüstung
- Stromversorgungen – Eine einstellbare Stromversorgung mit einem Ausgang von 0 V bis 40 V und einer Ausgangsstrombegrenzung von 0 A bis 15 A
- Oszilloskop – DPO2024 oder gleichwertig, drei 10-x-Spannungssonden und eine DC-Stromsonde, die 15 A messen kann
- Messgeräte – mindestens ein digitales Multimeter erforderlich
- Lasten – eine ohmsche Last oder gleichwertig, die bei 12 V eine DC-Last von bis zu 12 A tolerieren kann
Applikationen
- Automotive-Batterie-Verpolungsschutz
- FAS-Domänen-Controller
- Sensor-HUB
- Haupteinheit
- USB-HUBs
- Leistungspfadschutz, Leistungs-Mux und Leistungs-O-Ring

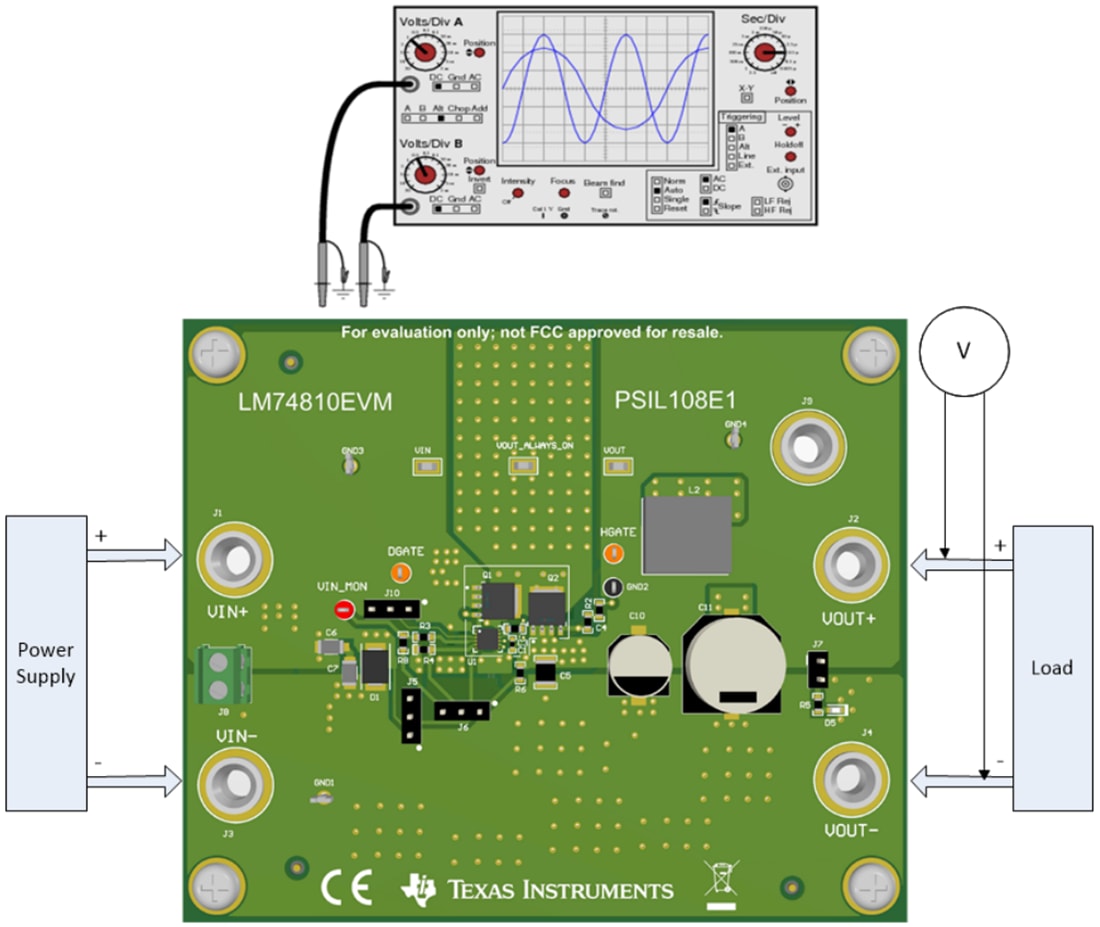

Testeinrichtung
Verwandtes Produkt
Texas Instruments LM7481-Q1 Automotive-Ideal-Dioden-Controller
Bieten eine einstellbare Überspannungsabschalt-Schutzfunktion für den Lastabwurfschutz.
