Texas Instruments LM5158EVM-FLY Konverter Evaluierungsmodul

Das Evaluierungsmodul (EVM) des Konverters LM5158EVM-FLY von Texas Instruments zeigt die Eigenschaften und die Leistungsfähigkeit des LM5158. Der LM5158 ist ein 2,2 MHz breiter VIN-Aufwärtswandler, Sperrwandler und SEPIC-Wandler mit dualem Zufallsspektrum. Dieses Evaluierungsmodul verwendet den LM5158 als Sperrwandler, um mehrere Ausgangsspannungsschienen für typische Anwendungen der 3-Phasen-Inverter-Gate-Treiber-Vorspannungen zu erzeugen. Die Standardkonfiguration des LM5158EVM-FLY von Texas Instruments ist so ausgelegt, dass er einen geregelten Ausgang von 10 V bei 250 mA aus einem Eingang von 8 V bis 16 V liefert. Außerdem bietet er drei isolierte 20-V-Schienen mit 75 mA, 75 mA bzw. 150 mA. Die Schaltfrequenz liegt bei 250 kHz.

Merkmale

  • Eng geregelte Hauptausgangsspannung: VO1 = 10 V ±1 %
  • Drei kreuzweise geregelte, isolierte Ausgangsspannungen
    • VO2 = 20 V
    • VO3 = 20 V
    • VO4 = 20 V
  • Gesamte Nennlast von 8,5 W
    • 250 mA bei VO1
    • 75 mA bei VO2
    • 75 mA bei VO3
    • 150 mA bei VO4
  • Spitzenwirkungsgrad > 90 %
  • Optionaler Überlastungsschutz im Hiccup-Modus
  • Schaltfrequenz: 250 kHz
  • 2-lagige Leiterplatte, 3,5 Zoll × 2,3 Zoll

Erforderliche Ausrüstung

  • Netzteil
    • Verwenden Sie eine variable Eingangsspannungsquelle, die 0 V bis 16 V liefern kann und mindestens 5 A liefert.
  • Multimeter
    • Voltmeter 1: nicht isolierte 10-V-Hauptausgangsspannung VO1, Anschluss von TP18 (+) an TP19 (-)
    • Voltmeter 2: isolierte Ausgangsspannung von 20 V VO2, Verbindung von TP3 (+) zu TP5 (–)
    • Voltmeter 3: isolierte Ausgangsspannung von 20 V VO3, Verbindung von TP6 (+) zu TP8 (–)
    • Voltmeter 4: isolierte Ausgangsspannung von 20 V VO4, Verbindung von TP12 (+) zu TP13 (–)
    • Voltmeter 5: Eingangsspannung VI, Verbindung von TP2 (+) zu TP7 (–)
    • Amperemeter 1: VO1 Hauptausgangsstrom, muss 1 A verarbeiten können
    • Amperemeter 2: VO2 Ausgangsstrom, muss 0,5 A bewältigen können
    • Amperemeter 3: VO3 Ausgangsstrom, muss 0,5 A verarbeiten können
    • Amperemeter 4: VO4 Ausgangsstrom, muss 0,5 A verarbeiten können
    • Amperemeter 5: Eingangsstrom, der 3 A verarbeiten kann
  • Lasten
    • An den vier Ausgängen können elektronische Lasten, rein ohmsche Lasten oder eine Kombination aus beidem verwendet werden
    • Für jede Ausgangsschiene kann eine elektronische Last verwendet werden
    • Die elektronische Last sollte einen konstanten Widerstand (CR) oder einen konstanten Strom (CC) aufweisen.
    • Es sollte sicher 0,5 A bei 20 V verarbeiten können.
    • Es kann auch eine ohmsche Last verwendet werden
    • Begrenzen Sie den Mindestwiderstand für jeden Ausgang, der der maximalen Leistung entspricht, wie folgt
      • Last 1: 40 Ω oder 250 mA
      • Last 2: 266,7 Ω oder 75 mA
      • Last 3: 266,7 Ω oder 75 mA
      • Last 4: 133,3 Ω oder 150 mA

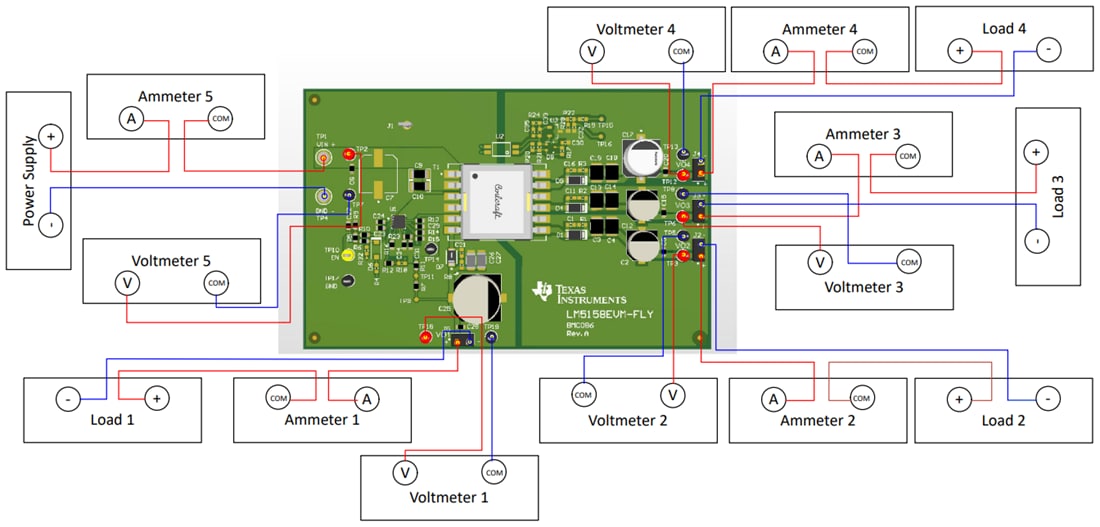

Testeinrichtung

Technische Zeichnung - Texas Instruments LM5158EVM-FLY Konverter Evaluierungsmodul
