Texas Instruments ISOUSB111DWEVM Repeater Evaluierungsmodul

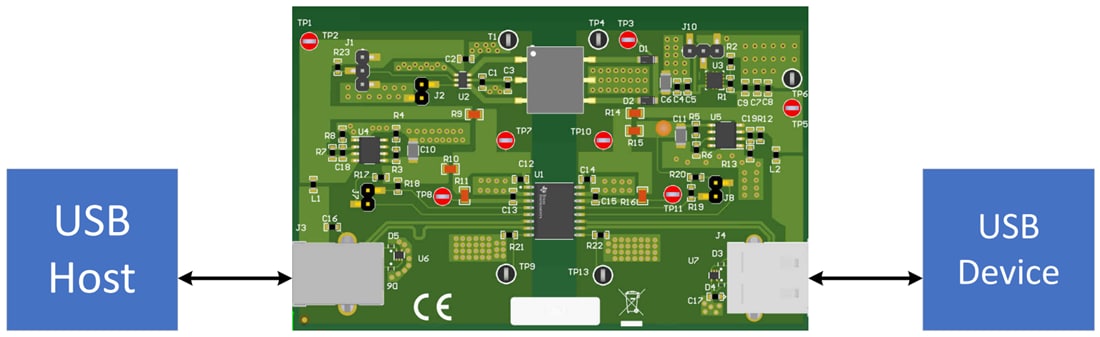

Dastexas Instruments ISOUSB111DWEVM Repeater-Evaluierung Modul (EVM) wird zur Evaluierung des leistung starken, verstärkt isolierten 5000 V_RMS – USB-Repeaters in einem 16-pin-DW – SOIC-Gehäuse verwendet. Das Evaluierungsmodul verfügt über genügend Testpunkte und Jumper-Optionen, um die Evaluierung des Bauteils mit einem Minimum an externen Komponenten zu ermöglichen. Mit dem Evaluierungsmodul kann der Benutzer das Bauteil ISOUSB111 von Texas Instruments gründlich evaluieren, bevor er es in sein Design einbaut. Damit das Evaluierungsmodul von verschiedenen Stromquellen gespeist werden kann, darunter geregelte Stromversorgungen, Standard-USB-2.0-Anschlüsse und Standard-Gleichstromadapter, enthält das Evaluierungsmodul einen Transformator-Treiber (SN6501), einen Transformator und drei einstellbare Ausgangs-LDOs (TPS76701 und TPS73701).
