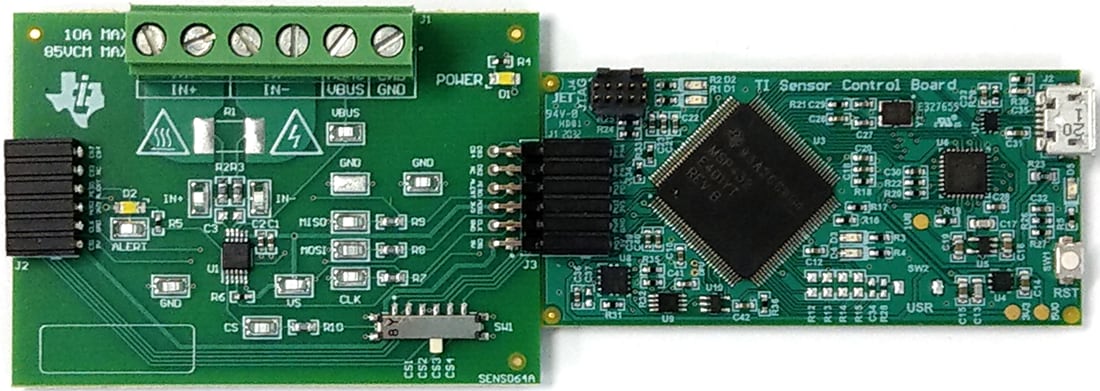

Texas Instruments INA2xxEVM Leistungsüberwachungs-Evaluierungsmodule

Texas Instruments INA2xxEVM Leistungsüberwachungs-Evaluierungsmodule (EVMs) sind benutzerfreundliche Plattformen zur Evaluierung der Hauptfunktionen und des Betriebsverhaltens des INA228, INA229, INA237, INA238 oder INA239. Das Evaluierungsmodul unterstützt Strommessungen von bis zu 10 Ampere und wird mit Unterstützung für eine grafische Benutzeroberfläche (GUI) für Lese- und Schreibvorgänge zu Bauteilregistern geliefert. Die INA228, INA229, INA237, INA238 und INA239 Bauteile von Texas Instruments sind digitale Leistungsmonitore mit integrierten 20-Bit- (INA229 und INA228) und 16-Bit-Delta-Sigma-ADCs (INA237, INA238 und INA239), die speziell für Strommessapplikationen ausgelegt sind. Die Bauteile können über den Shunt einen wählbaren Skalenendwert-Differentialeingang von ±163,84 mV oder ±40,96 mV mit einer Gleichtaktspannungs-Unterstützung von -0,3 V bis +85 V messen. Beim INA228 und INA229 berechnet eine integrierte digitale Akkumulation die durchschnittliche Leistung, die interne Chip-Temperatur, die Energie und die Ladungsakkumulation. Beim INA237, INA238 und INA239 berechnet die integrierte digitale Akkumulation die durchschnittliche Leistung und die interne Chip-Temperatur.
