Texas Instruments INA253/INA253-Q1 Strom-Shunt-Wächter

Der Texas Instruments INA253/INA253-Q1 Strom-Shunt-Wächter ist ein Spannungsausgangs-Strommessverstärker mit einem integrierten Querwiderstand von 2 mΩ. Der INA253/INA253-Q1 ist unabhängig von der Versorgungsspannung zur Überwachung der bidirektionalen Ströme über einen großen Gleichtaktbereich von -4 V bis +80 V ausgelegt. Es stehen drei feste Gains zur Verfügung: 100 mV/A, 200 mV/A und 400 mV/A. Die Integration des Präzisionswiderstands mit einem getakteten Nullpunktdrift-Verstärker ermöglicht eine kalibrierungsäquivalente Messgenauigkeit. Diese Integration bietet außerdem eine extrem niedrige Temperaturdriftleistung von 15 ppm/°C und ein optimiertes Kelvin-Layout für den Messwiderstand.

Der INA253/INA253-Q1 ist mit einer verbesserten PWM-Störschutzschaltung zur Unterdrückung von großen (dv/dt) Signalen ausgelegt, die Echtzeit-Dauerstrommessungen ermöglichen. Die Messungen sind von entscheidender Bedeutung für In-Line-Strommessungen in einer Motorantriebsapplikation und für Magnetventil-Steuerapplikationen. Die INA253-Q1 Bauteile sind gemäß AEC-Q100 für Fahrzeuganwendungen zugelassen.

Merkmale

  • Integrierter Präzisions-Querwiderstand
    • Querwiderstand: 2 mΩ
    • Nebenwiderstand-Induktivität: 3 nH
    • Querwiderstandstoleranz: 0,1 % (max.)
    • ±15 A Dauerstrom von -40 °C bis +85 °C
    • Temperaturkoeffizient von 0 °C bis 125 °C: 10 ppm/°C
  • Hohe Bandbreite: 350 kHz
  • Verbesserte PWM-Unterdrückung
  • Hervorragende CMRR
    • > 120 dB DC-CMRR
    • 90 dB AC-CMRR bei 50 kHz
  • Genauigkeit
    • Gain
      • Gain-Fehler: 0,4 % (max.)
      • Gain-Drift: 45 ppm/°C (max.)
    • Offset
      • Offset-Strom: ±15 mA (max.)
      • Offset-Drift: 125 μA/°C (max.)
  • Großer Gleichtaktbereich: -4 V bis +80 V
  • Verfügbare Gains: 100 mV/A, 200 mV/A und 400 mV/A
  • Ruhestrom: 2,4 mA (max.)

Applikationen

  • Magnetventil und Ventil-Regler
  • Getriebesteuerung
  • Motorsteuerungen
  • Betätiger-Steuerungen
  • DC/DC-Wandler
  • I/O-Link-Fernsteuerung

Datenblätter

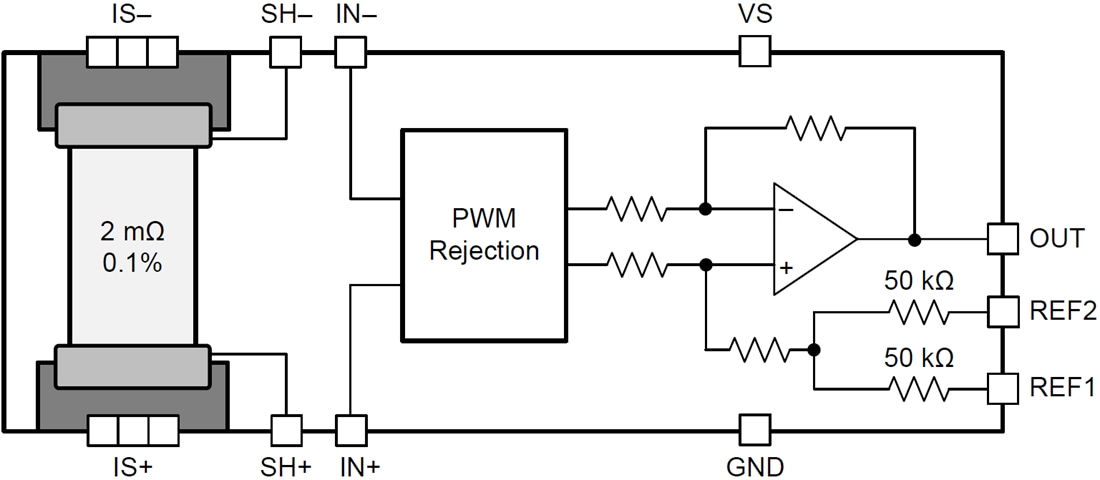

Funktionales Blockdiagramm

Blockdiagramm - Texas Instruments INA253/INA253-Q1 Strom-Shunt-Wächter

Dazugehöriges Development Tool

Texas Instruments INA253EVM Stromsensoren-Evaluierungsmodul

Demonstriert den Wirkungsgrad des INA253x Spannungsausgangs-Stromnebenwiderstands-Wächters.
