Texas Instruments INA241xEVM Evaluierungsmodul

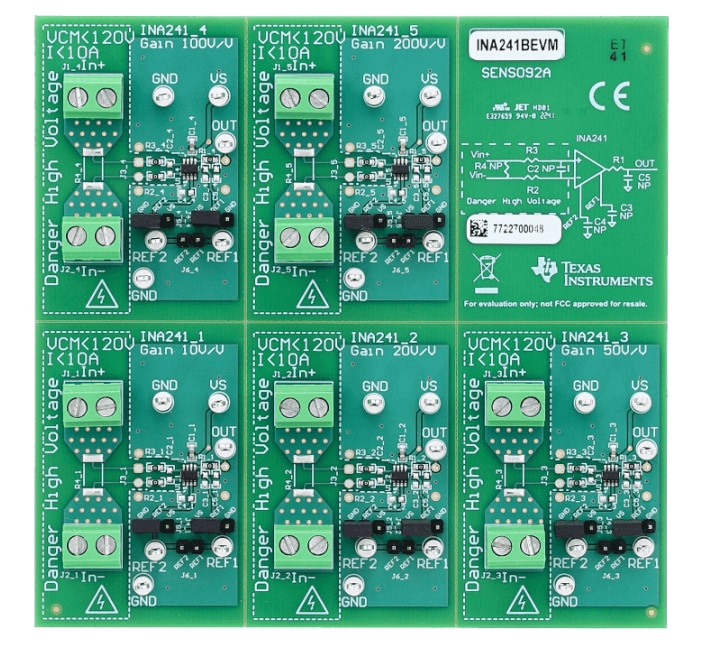

Die INA241xEVM Evaluierungsmodule von Texas Instruments bieten fünf vollständig unabhängige Boards, die der Designer trennen kann. Für jede der fünf Gain-Varianten des INA241x ist ein Board mit identischem Schaltplan verfügbar, mit Eingängen mit einem Gleichtakt von bis zu 110 V und einer Eingangsleistung von 10 A (On-Board-Shunt). Jedes Board bietet Testpunkte für VS, GND, OUT und einen Verteiler für Vin+ und Vin-. Die Pads und Sockel ermöglichen eine schnelle Durchführung der Eingangs- und Ausgangsfilterung sowie einen On-Board-Querwiderstand der Größe 2512.
Merkmale
- Evaluierung aller Gain-Optionen durch mitgelieferte Bauteil-Boards
- Einfacher Zugriff auf alle Bauelementpins mit Testpunkten
- Pads und Sockel zur optionalen Filterung an den Eingangspins und am Ausgangspin
- Optionen mit mehreren Eingangssignalen, einschließlich einer Methode zum Löten des Querwiderstands (2512) und zum sicheren Messen von Strom bis 10 A
Verwandte Produkte
Texas Instruments INA241x/INA241x-Q1 Strommessverstärker
Bidirektionaler Strommessverstärker, der Spannungsabfälle über Shunt-Widerstände messen kann.
PCB-Layout
Veröffentlichungsdatum: 2022-12-13
| Aktualisiert: 2022-12-28
