TI INA230 Bidirektionaler Nebenschluss-/ Strommonitor

Der bidirektionale Texas Instruments INA230 Nebenschluss-/Strommonitor mit I²C-Schnittstelle bietet 16 programmierbare Adressen und ermöglicht die Überwachung sowohl von Nebenschluss-Spannungseinbrüchen als auch der Busversorgungsspannung. Programmierbare Kalibrierungswerte, Umwandlungszeiten und Mittelwertbildung in Verbindung mit einem internen Vorwiderstand ermöglichen die direkte Ausgabe der Stromstärke in Ampère und der Leistung in Watt. Der TI Nebenschluss-/Strommonitor INA230 misst den Strom an Bussen von 0 bis +28 V mit einem einzelnen +2,7- bis +5,5-V-Netzteil und einem Versorgungsstrom von 330µA (typisch). INA230 ist für einen Betriebstemperaturbereich zwischen -40 und +125 °C ausgelegt. INA230 eignet sich in idealer Weise für den Einsatz in Smartphones, Tablets, Servern und anderen Geräten.

TI INA230EVM ist eine Evaluierungsplattform für die Beurteilung der Leistung des INA230 unter verschiedenen Signal-, Nebenschluss- und Versorgungsbedingungen.
Leistungsmerkmale
  • Busspannungsmessung von 0 bis +28 V
  • High-Side- oder Low-Side-Messung
  • Strom-, Spannungs- und Leistungsanzeige
  • Hohe Genauigkeit:
    • 0.5% Verstärkungsfehler (Max)
    • 50µV Offset (Max)
  • Konfigurierbare Mittelwertbildungsoptionen
  • Programmierbarer Alarmschwellwert
  • Netzteilbetrieb: 2.7V bis 5.5V

Anwendungen
  • Smartphones
  • Tablets
  • Server
  • Computer
  • Leistungsmanagement
  • Akkuladegeräte
  • Netzteile
  • Testgeräte

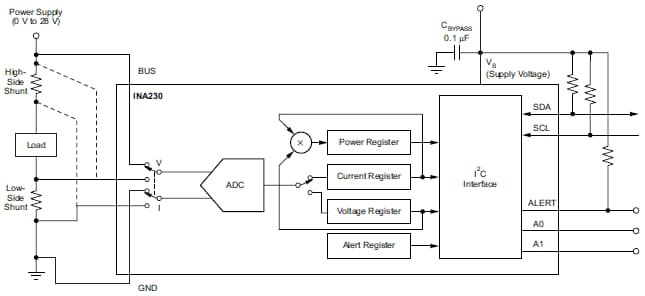

Funktionsdiagramm
Functional Diagram
