Texas Instruments HSEC180ADAPEVM Adapterboard für SOM
Das HSEC180ADAPEVM Adapterboard von Texas Instruments ist ein 180-Pin-Hochgeschwindigkeits-Edge-Karten-Adapter (HSEC) für TI C2000 System-On-Modul-Plattformen, die eine Abwärtskompatibilität mit C2000 HSEC-basierten EVMs bieten.
Das HSEC180ADAPEVM verbindet 180 Pins vom SOM-Board mit HSEC-Pins für den Einsatz mit älteren C2000 HSEC-Dockingstationen, wie z. B. dem TMDSHSECDOCK. Darüber hinaus verfügt das HSE180ADAPEVM von TI über zwei DP83826 10/100-Mbit/s-Industrie-Ethernet-PHYs zur Evaluierung des EtherCAT®-Funktionsumfangs auf den Mikrocontroller-SOM-Plattformen C2000.
Merkmale
- 180-pin-HSEC-Standardschnittstelle
- Kompatibilität mit XDS110ISO-EVM für Emulationszwecke
- 2 x DP83826 10Mbps/100Mbps-Industrie-Ethernet-PHY mit 2 x RJ-45-Ethernet-Buchsen
- Schnelle serielle Schnittstellen-Stiftleiste (FSI)
- ADC-Filterung und ESD-Schutz für dedizierte analoge HSEC-Pins
Lieferumfang Kit
- HSEC180ADAPEVM PCB
- Kurzanleitung
- Im Lieferumfang nicht enthalten: HSEC Dock und F29H85X-SOM-EVM

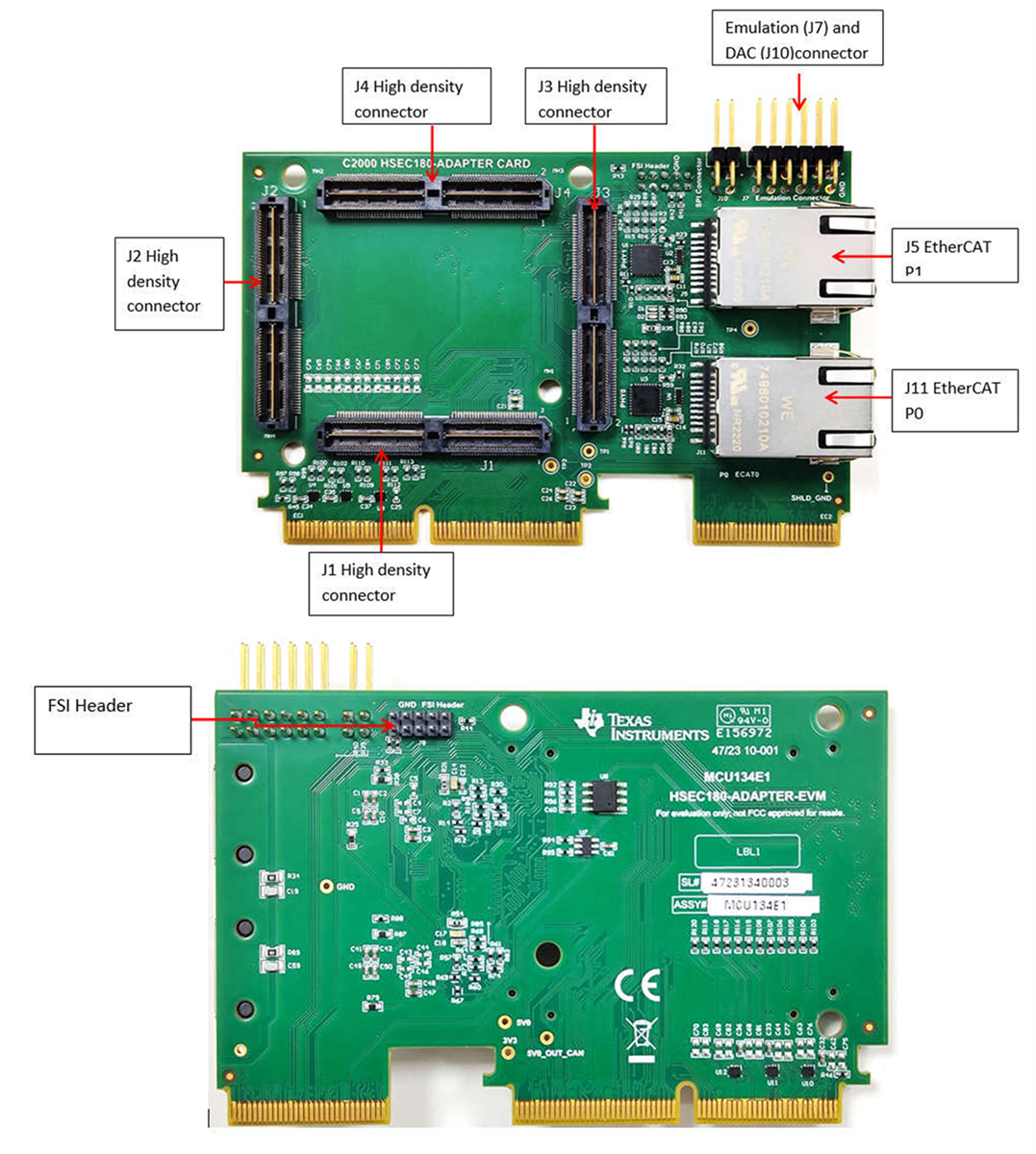

Systembeschreibung
Funktionales Blockdiagramm

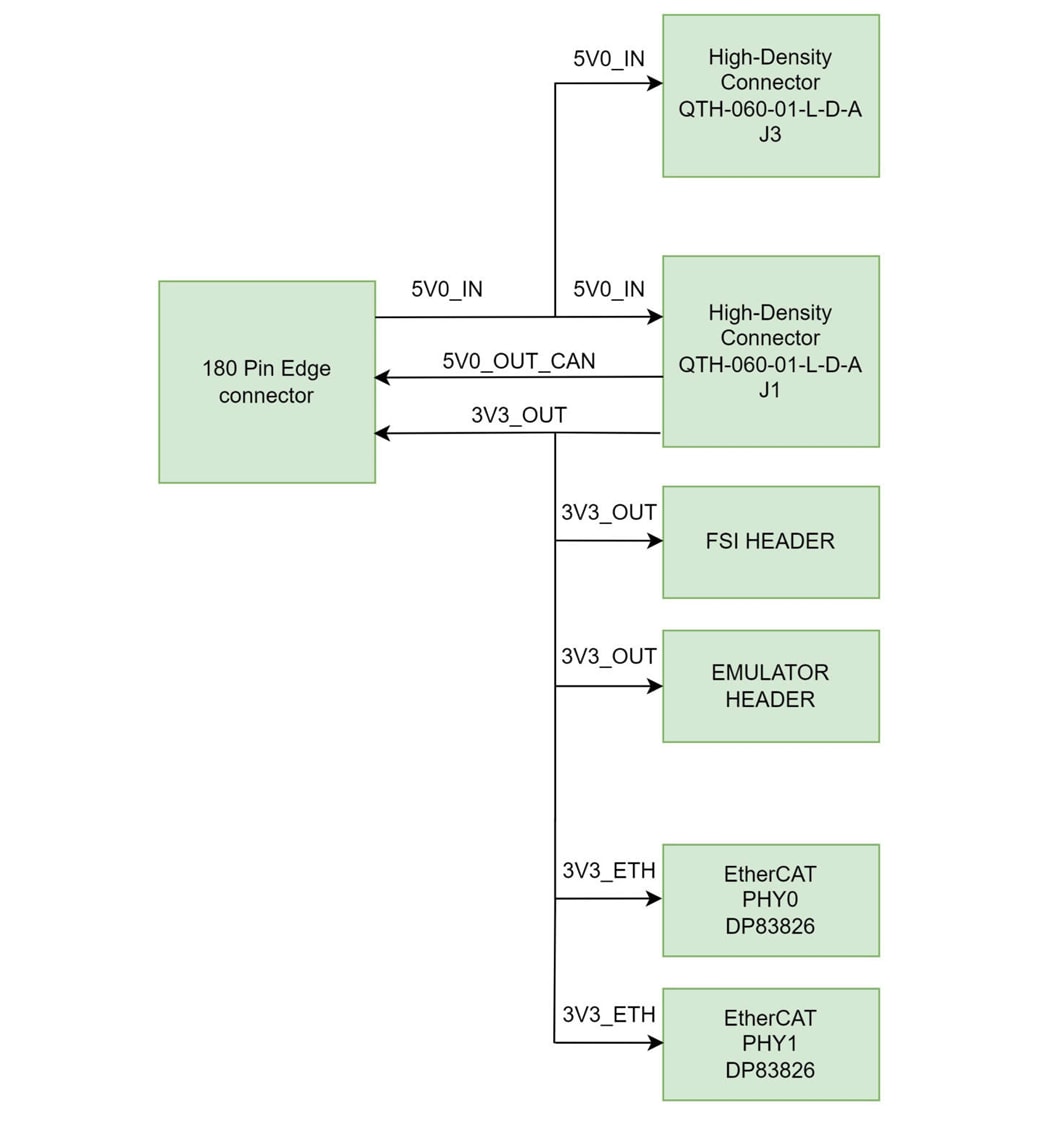

Leistungsbaum
