Texas Instruments FPC402 Controller mit vier Anschlüssen

Der Texas Instruments FPC402 Controller mit vier Anschlüssen dient als Niedriggeschwindigkeits-Signalaggregator für gängige Anschluss-Typen wie SFP, QSFP, Mini-SAS-HD und weitere. Der FPC402 aggregiert alle Niedergeschwindigkeitssteuer- und I2C-Signale auf vier Anschlüsse und stellt eine einzige einfach zu bedienende Management-Schnittstelle zum Host (I2C oder SPI) her. Mehrere FPC402s können mit einer gemeinsamen Steuerschnittstelle zum Host in Applikationen mit einer hohen Anzahl von Anschlüssen verwendet werden. Der FPC402 ist für die Platzierung auf der unteren Seite der PCB, unterhalb des Press-Fit-Anschlusses ausgelegt, um das Routing zu vereinfachen. Diese lokalisierte Steuerung über die Niedergeschwindigkeitssignale des Anschlusses reduziert die Kosten für die System-BOM, indem die Nutzung von Steuervorrichtungen mit weniger I/Os (FPGAs, CPLDs, MCUs) ermöglicht und die Überlastung der Leitebene reduziert wird.

Merkmale

  • Steuersignal-Management und I2C-Aggregation auf vier Anschlüssen
  • Kombinieren mehrere FPC202s zur Steuerung von insgesamt 28 Anschlüssen über eine einzelne Host-Schnittstelle
  • Beseitigen die Notwendigkeit von diskreten I2C-Multiplexern, LED-Treibern und FPGA-/CPLD-Steuerbauteilen mit hoher Pinzahl
  • Reduzieren die Komplexität des PCB-Routings durch die Verarbeitung der Niedriggeschwindigkeits-Signale nahe am Anschluss
  • Wählbare I2C- (bis zu 1 MHz) oder SPI-Host-Steuerungsschnittstelle (bis zu 10 MHz)
  • Automatisches Vorabrufen von kritischen, benutzerdefinierten Daten aus den Modulen
  • Schreib-Übertragungsmodus an alle Anschlüsse gleichzeitig über alle FPC402 Controller
  • Fortschrittliche LED-Funktionen für Anschluss-Statusanzeige, einschließlich programmierbarem Blinken und Verdunkelung
  • Anpassbare Unterbrechungsereignisse
  • Separate Host-seitige I/O-Spannung: 1,8 V bis 3,3 V
  • Kleines WQFN-Gehäuse ermöglicht Platzierung unter den Anschlüssen auf der Unterseite der PCB

Applikationen

  • ToR-/Aggregations-/Core-Schalter und -Router
  • Drahtlose Infrastrukturbasis-Bandeinheit und Funkfernsteuerungsgerät
  • Video-Schalter und Router
  • Speicherkarten und Speicher-Racks
  • Management von SFP-, QSFP-, QSFP-DD-, OSFP-, Mini-SAS-HD-Anschluss

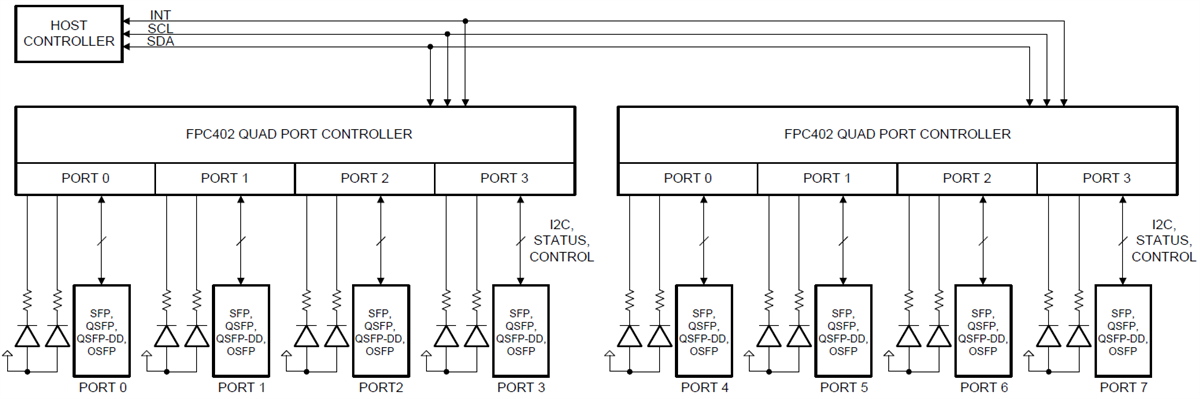

Vereinfachtes Blockdiagramm

Blockdiagramm - Texas Instruments FPC402 Controller mit vier Anschlüssen

Dazugehörige Development Tools

Texas Instruments FPC40xEVM Controller-Evaluierungsmodule (EVMs)

Aggregieren alle Signale mit niedriger Geschwindigkeit von zwei gestapelten On-Board-QSFP- und SFP-Käfigen sowie von LEDs.

Learn Moreüber Texas Instruments FPC40xEVM Controller-Evaluierungsmodule (EVMs) View Productsverwandt mit Texas Instruments FPC40xEVM Controller-Evaluierungsmodule (EVMs)
