Texas Instruments DRV8885 1,5A-Schrittmotortreiber

Der Texas Instruments DRV8885 1,5A-Schrittmotortreiber ist ein Schrittmotortreiber für industrielle Applikationen. Das Gerät verfügt über zwei H-Brücken-Treiber mit n-Kanal-Leistungs-MOSFETs, einen Mikroschritt-Indexer und eine integrierte Stromerfassung. Der DRV8885 ist in der Lage bis 1,5A Strom bei Vollausschlag oder 1,0A Ausgangsstrom anzutreiben. Die integrierte Strommessfunktion des DRV8885 macht den Einsatz von zwei externen Sensorwiderständen überflüssig. Die STEP/DIR-Pins ermöglichen eine einfache Einbindung der Steuerschnittstelle. Das Gerät kann im Vollschritt- bis zu 1/16-Schrittmodus konfiguriert werden. Ein Ruhemodus mit geringem Energieverbrauch wird bei sehr niedrigen Ruhestrom-Standby mit einem dedizierten nSLEEP-Kontakt versehen. Interne Schutzfunktionen für Unterspannung, Ladungspumpenfehler, Überstrom, Kurzschluss und Übertemperatur sind vorhanden. Fehlerzustände werden durch einen nFAULT-Pin angezeigt.

Merkmale

  • PWM micro-stepping stepper motor driver
    • Up to 1/16 micro-stepping
    • Non-circular and standard ½ step modes
  • Integrated current sense functionality
    • No sense resistors required
    • ±6.25% full-scale current accuracy
  • Slow and mixed decay options
  • 8.0 to 37V operating supply voltage range
  • 0.86Ω HS + LS at 24V, 25°C low RDS(ON)
  • High current capacity
    • 1.5A full scale per bridge
    • 1.0Arms per bridge
  • Low-current sleep mode (20μA)
  • Fixed off-time PWM chopping
  • Simple STEP/DIR interface
  • Small package and footprint
    • 24 HTSSOP (PowerPAD)
  • Protection features
    • VM Undervoltage Lockout (UVLO)
    • Charge Pump Undervoltage (CPUV)
    • Overcurrent Protection (OCP)
    • Thermal Shutdown (TSD)
    • Fault condition indication pin (nFAULT)

Applikationen

  • Multi-function printers and scanners
  • Laser beam printers
  • 3D printers
  • Automatic teller and money handling machines
  • Video security cameras
  • Office automation machines
  • Factory automation and robotics

Related Development Tool

Texas Instruments DRV8885EVM Schrittmotortreiber-Evaluationsmodul

Demonstriert die integrierten Strommessfunktionen und die Leistung des DRV8885.

Learn Moreüber Texas Instruments DRV8885EVM Schrittmotortreiber-Evaluationsmodul View Productsverwandt mit Texas Instruments DRV8885EVM Schrittmotortreiber-Evaluationsmodul

Simplified Schematic

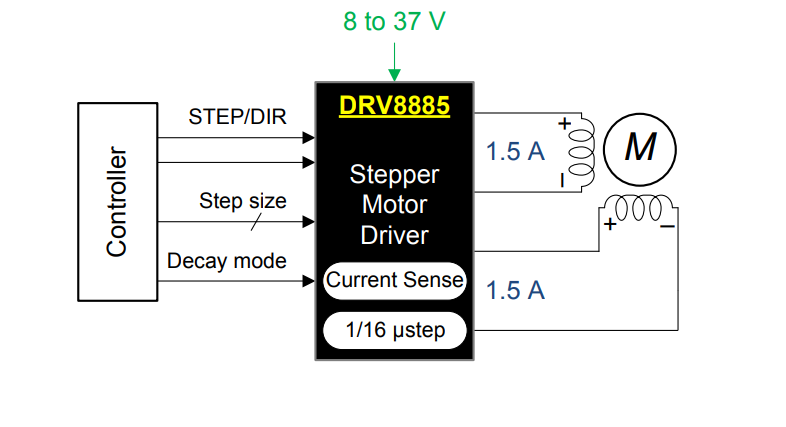

Schaltplan - Texas Instruments DRV8885 1,5A-Schrittmotortreiber
