TI DRV8833 Dual H-Brücken-MotortreiberTexas Instruments DRV8833 duale H-Brücken-Motortreiber bieten eine duale Brücken- Motortreiberlösung für Spielzeug, Drucker und viele weitere mechatronische Anwendungen. Der TI DRV8833 hat zwei H-Brücken-Treiber und kann zwei DC Bürstenmotoren, einen bipolaren Schrittmotor, Solenoids oder andere induktive Lasten antreiben. Der äußere Treiberblock jeder H-Brücke besteht aus N-Kanal Power-MOSFETs, die als H-Brücke konfiguriert sind, um die Motorwicklungen anzutreiben. Jede H-Brücke besitzt Schaltungen zur Regulierung oder Begrenzung des Strangstroms. TI DRV8833 duale H-Brücken-Motortreiber können bis zu 1.5A RMS (oder DC) fortlaufend bei 25ºC mit einer VM-Versorgung von 5V antreiben. Sie unterstützen Spitzenströme von bis zu 2A je Brücke. Die Strombelastbarkeit ist bei niedrigeren VM Spannungen leicht verringert.
| ||

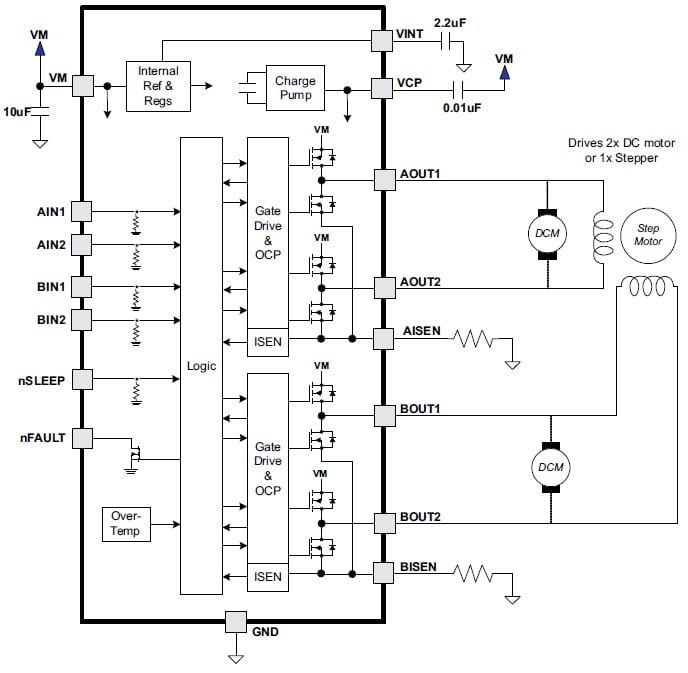

Funktionales Blockdiagramm  | ||
 |
