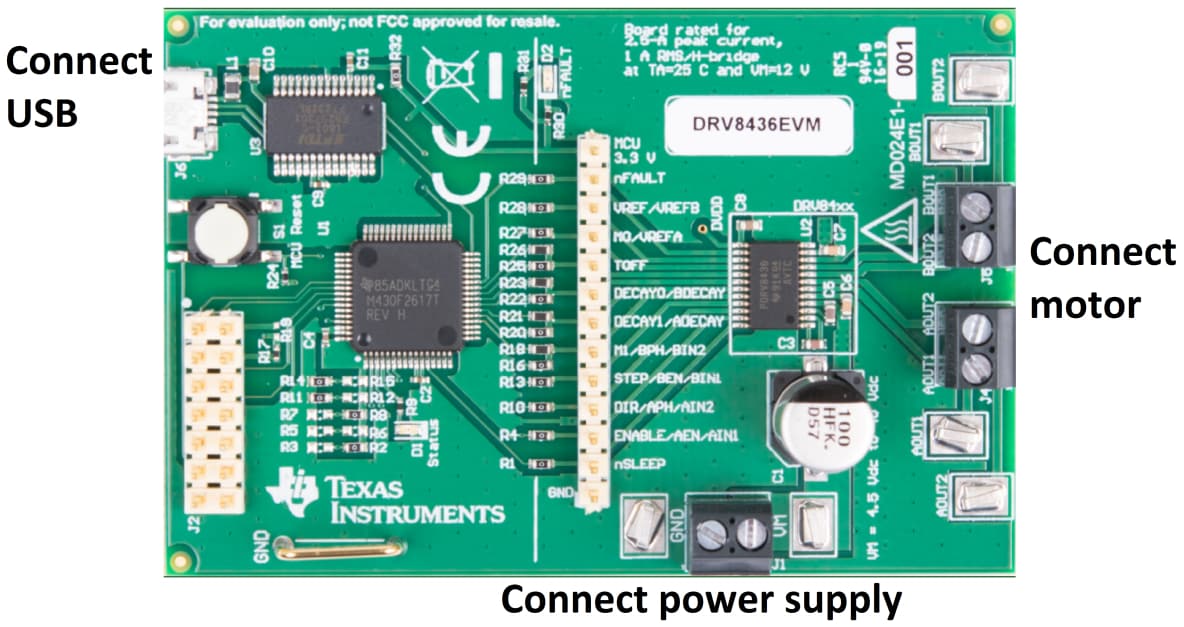

Texas Instruments DRV8436EVM Schrittmotortreiber-Evaluierungsmodul

Das Texas Instruments DRV8436EVM Schrittmotortreiber-Evaluierungsmodul (EVM) ermöglicht eine einfache Evaluierung des DRV8436 Bauteils. Die DRV8436 Bauteile sind integrierte Motortreiberlösungen für bipolare Schrittmotoren. Das Bauteil enthält zwei n-Kanal-Leistungs-MOSFET-H-Brücken, eine integrierte Strommessungs- und Regelungsschaltung sowie einen Mikroschritt-Impulszähler. Das Evaluierungsmodul verwendet einen MSP430™-Mikrocontroller und einen USB-Schnittstellenchip zur Verwaltung der Kommunikation von der GUI-Softwareapplikation, die auf einem PC-Computer mit Windows® installiert ist. Die GUI sendet serielle Befehle an den MSP430 zur Steuerung der Signale des Bauteils, der Fehlerüberwachung, der Lese- und Schreibvorgänge von SPI-Registern und zur Ansteuerung eines Schrittmotors, indem Schrittbefehle in der gewünschten Rate ausgegeben werden.
