Texas Instruments DRV8434E/DRV8434P Dual-H-Brücken-Motortreiber

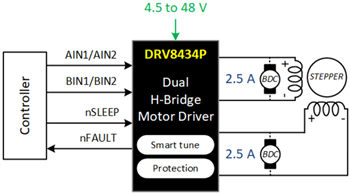

Texas Instruments DRV8434E/DRV8434P Dual-H-Brücken-Motortreiber sind Dual-H-Brücken-Motortreiber für verschiedene Industrieapplikationen. Die Bauteile können zwei DC-Motoren oder einen bipolaren Schrittmotor ansteuern. Die Ausgangsstufe des Treibers besteht aus n-Kanal-Leistungs-MOSFETs, die als zwei Voll-H-Brücken, einen Ladungspumpenregler, eine Strommessung und -regelung sowie eine Schutzschaltung konfiguriert sind. Die integrierte Strommessung verwendet eine interne Stromspiegelarchitektur, die einen großen Querwiderstand überflüssig macht, Platz auf dem Board spart und die Systemkosten reduziert. Ein Ruhemodus mit geringem Stromverbrauch wird bereitgestellt, um einen extrem niedrigen Ruhestromverbrauch zu erreichen, indem der Großteil der internen Schaltung abgeschaltet wird. Interne Schutzfunktionen sind für die Unterspannungsabschaltung (UVLO), die Unterspannung der Ladungspumpe (CPUV), den Ausgangsüberstrom (OCP) und die Geräteübertemperatur (TSD) vorgesehen. Der DRV8424E/DRV8434P von Texas Instruments kann einen Schrittmotor mit einem Full-Scale von bis zu 2,5 A oder Bürstenmotoren mit einer Spitze von bis zu 4 A (abhängig vom PCB-Design) ansteuern.

Merkmale

Dual-H-Brücken-Motortreiber
- Ein bipolarer Schrittmotor
- Bidirektionale Dual-DC-Bürstenmotoren
- Vier unidirektionale DC-Bürstenmotoren
Integrierter Strommess-Funktionsumfang
- Es sind keine Messwiderstände erforderlich
- ±4 % Genauigkeit des Full-Scale-Stroms
Betriebsversorgungsspannungsbereich: 4,5 V bis 48 V
Mehrere Steuerungs-Schnittstellenoptionen
- PHASE/FREIGABE (PH/EN)
- PWM (IN/IN)
Smart-Abstimmungs-, schnelle und gemischte Abklingoptionen
Niedriger R_DS(ON) (330 mΩ HS + LS auf 24 V, 25 °C)
Hohe Strombelastbarkeit pro Brücke (4 A Spitze (Bürstenmotor), 2,5 A Full-Scale (Schrittmotor))
Einschaltstrombegrenzung in DC-Bürstenapplikationen

Pin-zu-Pin-kompatibel mit
- DRV8426E/P– 33 V, 900 mΩ HS + LS
- DRV8436E/P– 48 V, 900 mΩ HS + LS
- DRV8424E/P– 33 V, 330 mΩ HS + LS
Konfigurierbarer Off-Time-PWM-Stromteiler
- 7 µs, 16 µs, 24 µs oder 32 µs
Unterstützt 1,8-V-, 3,3-V- und 5-V-Logikeingänge
Schlafmodus mit niedrigem Stromverbrauch (2 µA)
Frequenzspreizungstaktung für geringe EMI
Schutzfunktionen
- VM-Unterspannungssperre (UVLO)
- Ladungspumpen-Unterspannung (CPUV)
- Überstromschutz (OCP)
- Thermische Abschaltung (OTSD)
- Fehlerzustandsausgabe (nFAULT)
