Texas Instruments DRV8411EVM Evaluierungsmodul
Das DRV8411EVM Evaluierungsmodul von Texas Instruments ermöglicht die Evaluierung des DRV8411 Dual-H-Brücken-Treibers. Der DRV8411 ist ein Dual-H-Brücken-Motortreiber, der ein oder zwei DC-Bürstenmotoren, einen Schrittmotor, Magnete oder andere induktive Lasten ansteuern kann.
Das DRV8411EVM Evaluierungsmodul von TI verfügt über einen MCU und eine grafische Benutzeroberfläche (GUI) zur einfachen Steuerung des Motortreibers. Das DRV8411EVM wird mit allen erforderlichen Tools sowie Software geliefert, um sofort mit dem Starten von Motoren zu beginnen und die Evaluierung des Motortreibers zu beschleunigen.
Merkmale
- Betriebsspannung: 1,65 V bis 12 V
- Ausgangsstrombelastbarkeit von 2,5 A Spitze pro Kanal
- Integrierte Stromregelung und -messung mit einem Leistungsmesswiderstand
- Signal-Stiftleiste mit abnehmbaren Nebenwiderständen zur Trennung des On-Board-MCUS vom Motortreiber zur Steuerung des Treibers mit einem externen MCU
- On-Board-eZ-FET-Lite-Schaltkreis, Open-Source-On-Board-Debugger für eine einfache Programmierung des MCU
Lieferumfang Kit
- USB-A-Stecker-zu-Mikro-B-Steckerkabel
Verwandte Produkte
Texas Instruments DRV8411 Dual-H-Brücken-Motortreiber
Verwaltet ein oder zwei DC-Bürstenmotoren, einen Schrittmotor, Magnete oder andere induktive Lasten.
Texas Instruments MSP430F5528 / MSP430F5529 Microcontrollers
Integrated USB and PHY supporting USB 2.0, 12-bit ADC, and more.
Texas Instruments MSP430G2x Microcontrollers (MCUs)
Ultra-low power and 16-bit performance at an 8-bit price.

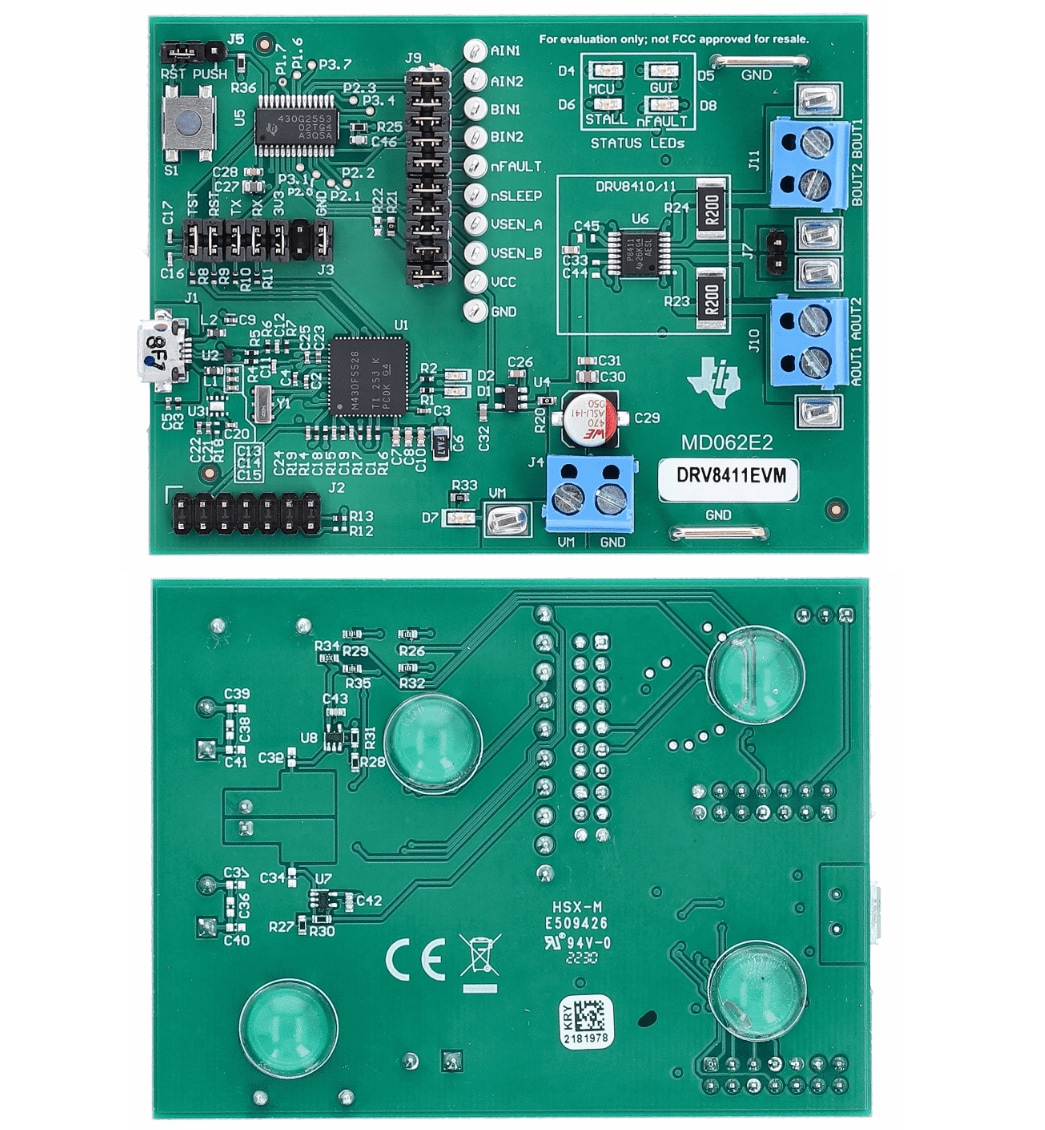

PCB-Layout
Veröffentlichungsdatum: 2022-12-19
| Aktualisiert: 2022-12-22
