Texas Instruments DRV8317 Dreiphasen-Motortreiber
Der Texas Instruments DRV8317 Dreiphasen-Motortreiber bietet drei integrierte MOSFET-Halbbrücken für den Antrieb von bürstenlosen Dreiphasen-DC-Motoren (BLDC) mit 5 V, 9 V, 12 V oder 18 V DC-Schienen oder 2S- bis 4S-Batterien. Das Bauteil bietet eine integrierte Dreiphasen-Strommessung, wodurch die Notwendigkeit für externe Messwiderstände entfällt. Der DRV8317 hat einen integrierten LDO, der eine geregelte 3,3 V Schiene bietet, die bis zu 80 mA für externe Lasten, beispielsweise MCU, Logikschaltungen und Hallsensoren, liefern kann.
Der Texas Instruments DRV8317 führt ein 6- oder 3-faches PWM-Steuerschema aus, das eine feldorientierte Steuerung (FOC) mit oder ohne Sensor, eine sinusförmige Steuerung oder eine trapezförmige Steuerung mit einem externen Mikrocontroller implementieren kann. Der DRV8317 kann eine PWM-Frequenz bis zu 200 kHz ansteuern. Der DRV8317 von Texas Instruments ist entweder über SPI (DRV8317S) oder Pins (DRV8317H) hoch konfigurierbar. PWM-Modus, Anstiegsrate und Strommessverstärkung sind einige der konfigurierbaren Funktionen.
Mehrere Schutzfunktionen, einschließlich Unterspannungsabschaltung (UVLO), Überspannungsschutz (OVP) und Ladepumpen-Unter spannung (CPUV) sind im Bauteil integriert. Darüber hinaus verfügt das Bauteil über Überstromschutz (OCP), Übertemperaturwarnung (OTW) und Übertemperaturschutz (OTS), die im DRV8317 integriert sind, um das Bauteil, den Motor und das System gegen Fehlerereignisse zu schützen. Fehlerbedingungen werden durch einen nFAULT-Pin angezeigt.
Merkmale
- Dreiphasen-BLDC-Motortreiber
- Konfigurierbare Anstiegsrate für EMI-Minderung
- Programmierbare Gain-Strommessung
- Unterstützt eine PWM-Frequenz von bis zu 200 kHz
- Integrierter Durchzündungsschutz
- 4,5 V bis 20 V Betriebsspannung
- 24 V absolute Höchstspannung
- Hohe Ausgangsstrombelastbarkeit
- 5 A Spitzenstromantrieb
- MOSFETs mit niedrigem Durchlasswiderstand
- RDS(ON) (HS + LS) bei TA = 25 °C (130 mΩ (typisch))
- Extrem niedriger Q-Strom-Ruhemodus
- 3 µA (max.) bei VVM = 12 V, TA = 25 °C
- Mehrere Steuerungs-Schnittstellenoptionen
- 6 x PWM-Steuerschnittstelle
- 3 x PWM-Steuerschnittstelle
- Integrierte Strommessung
- Kein externer Strommesswiderstand erforderlich
- Dreiphasen-Strommessausgänge
- SPI und Hardware-Gerätevarianten
- 10 SPI-Schnittstellenvariante für Flexibilität
- Pin-konfigurierbare Variante für Einfachheit
- Unterstützt 1,8-V-, 3,3-V- und 5-V-Logikeingänge
- Eingebauter 3,3 V ± 4,5 %, 80 mA LDO-Regler
- Integrierte Schutzfunktionen
- VM-Unterspannungssperre (UVLO)
- VM-Überspannungsschutz (OVP)
- Ladepumpen-Unterspannung (CPUV)
- Überstromschutz (OCP)
- Übertemperaturwarnung und Abschaltung (OTW/OTS)
- Fehlerbedingungs-Anzeigepin (nFAULT)
Applikationen
- Bürstenlose DC-Motormodule (BLDC)
- Luftreiniger
- Spülmaschinenpumpen
- Vakuum-Roboter
- Pumpen für Waschmaschinen und Trockner
- Drohnen und Handheld-Gimbals
- Laptop-, Desktop- und Server-Lüfter
- Kaffeemaschinen

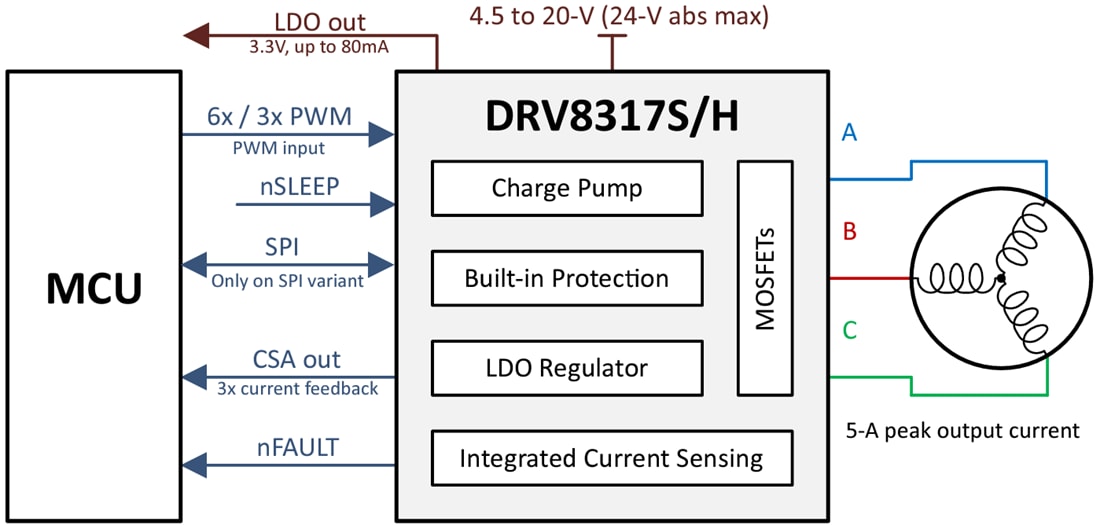

Vereinfachter Schaltplan
Verwandtes Development Tool
Texas Instruments DRV8317HEVM Treiber-Evaluierungsmodul (EVM)
Hilft Benutzern bei der Evaluierung des DRV8317, einem 4,5 V bis 20 V, integrierten 5 A Spitzen-Dreiphasen-FET-Treiber-IC.
