Texas Instruments DRV8213EVM Evaluierungsmodul
Das Texas Instruments DRV8213EVM Evaluierungsmodul ist zur Evaluierung des Betriebs des DRV8213 Bauteils konfiguriert. Der DRV8213 integrierte Motortreiber bietet eine n-Kanal-H-Brücke, eine Ladungspumpe, einen Strommessausgang, eine Stromregelung und eine Schutzschaltung. Eine dreifache Ladungspumpe ermöglicht dem Bauteil des Betrieb bis hinunter zu 1,65 V, um Versorgungsschienen von 1,8 V und einen schwachen Batteriestand zu berücksichtigen.
Das DRV8213EVM Evaluierungsmodul von TI wurde so programmiert und konfiguriert, dass es einsatzbereit ist und sofort mit dem Drehen der Motoren beginnt. Das DRV8213EVM verfügt über eine grafische Benutzeroberfläche zur einfachen Steuerung des Motortreibers.
Merkmale
- Betriebsmotorversorgungsbereich: 1,65 V bis 12 V
- Hohe Ausgangsstrombelastbarkeit: 4 A Spitze, 2 A RMS
- Unterstützt Logikeingänge von 1,8 V, 3,3 V und 5 V
- Erkennung von Motorstillständen
- Einstellbare Gain von Operationsverstärkern für eine Strommessung mit hoher Genauigkeit bis zu 10 mA
- Integrierter eZ-FET Lite-Debugger für die MCU-Programmierung über USB

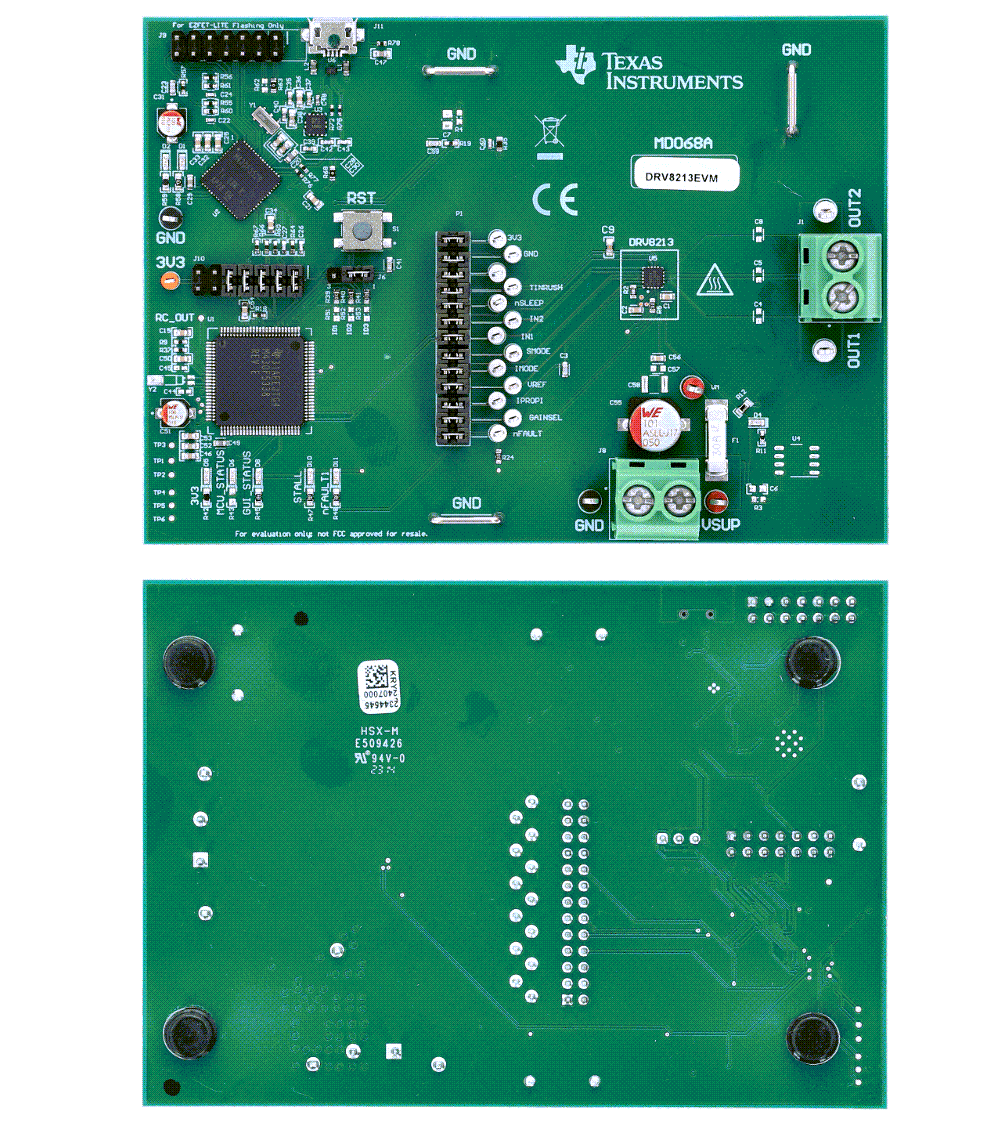

Layout
Verwandtes Produkt
Texas Instruments DRV8213 Bürsten-DC-Motortreiber
N-Kanal-H-Brückentreiber mit integrierter Strommessung, Stromregelung und Blockiererkennung.
