Texas Instruments DRV8212 12 V, 2 A Niederspannungs-H-Brücken-Motortreiber
Der Niederspannungs-H-Brücken-Motortreiber DRV8212 12 V, 2 A von Texas Instruments bietet PWM-, PH/EN- und Halbbrücken-Steuerschnittstellen und einen stromsparenden Ruhemodus. Die DRV8212 Motortreiber sind integrierte Motortreiber mit vier n-Kanal-Leistungs-FETs, einem Ladungspumpenregler und einer Schutzschaltung. Die Tripler-Ladungspumpen-Architektur ermöglicht dem Bauteil einen Betrieb bis hinunter zu 1,65 V, um Versorgungsschienen von 1,8 V und niedrige Batteriebedingungen zu ermöglichen. Die Ladungspumpe enthält alle Kondensatoren, um die Gesamtlösungsgröße des Motortreibers auf einer PCB zu reduzieren und einen Betrieb mit einem Tastverhältnis von 100 % zu ermöglichen.
Der DRV8212 unterstützt mehrere Steuerschnittstellenmodi, einschließlich: PWM (IN1/IN2), Phasen/Freigabe (PH/EN), unabhängige Halbbrücke und parallelgeschaltete Halbbrücke. Jede Schnittstelle unterstützt einen stromsparenden Schlafmodus, um eine extrem niedrige Ruhestromaufnahme zu erzielen, indem der Großteil der internen Schaltung abgeschaltet wird. Das Bauteil liefert einen Spitzenausgangsstrom von bis zu 4 A und arbeitet mit einer Versorgungsspannung von 1,65 V bis 5,5 V.
Der DRV8212 verfügt über robuste interne Schutzfunktionen, einschließlich Unterspannungsabschaltung (UVLO), Ausgangsüberstrom (OCP) und Übertemperatur (TSD).
Der DRV8212 ist Teil einer Produktfamilie von Bauteilen, die in Pin-zu-Pin-, skalierbaren RDS(on)- und Versorgungsspannungsoptionen zur Unterstützung von verschiedenen Lasten und Versorgungsschienen mit minimalen Designänderungen verfügbar sind. Diese Bauteilefamilie umfasst DRV8210, DRV8210P, DRV8212, DRV8212P und DRV8220.
Merkmale
- n-Kanal-H-Brücken-Motortreiber
- MOSFET On-Widerstand: HS + LS 280 mΩ
- Steuert einen bidirektionalen DC-Bürstenmotor an
- Zwei unidirektionale DC-Bürstenmotoren
- Ein Einzel- oder Dual-Spulen-Stromstoßrelais
- Push-Pull- und bistabile Solenoide
- Weitere ohmsche, induktive oder LED-Lasten
- Betriebsversorgungsspannungsbereich: 1,65 V bis 11 V
- Hohe Ausgangsstrombelastbarkeit:
- Vollbrücke: 4 A Spitze
- Halbbrücke: 4 A Spitze pro Ausgang
- Parallelgeschaltete Halbbrücke: 8 A Spitze
- Mehrere Schnittstellen für Flexibilität und reduzierte GPIO
- Standard-PWM-Schnittstelle (IN1/IN2)
- Unterstützt 1,8-V-, 3,3-V- und 5-V-Logikeingänge
- Schlafmodus mit extrem geringem Stromverbrauch
- <84,5 nA bei VVM = 5 V, VVCC = 3,3 V, TJ = 25 °C
- Zeitlich begrenzter automatischer Schlafmodus zur Reduzierung von GPIO
- Schutzfunktionen
- Unterspannungssperre (UVLO)
- Überstromschutz (OCP)
- Thermische Abschaltung (TSD)
- Produktfamilie von Bauteilen
Applikationen
- Antrieb von DC-Bürstenmotor, Solenoid und Relais
- Wasser-, Gas- und Stromzähler
- IP-Netzwerkkamera-IR-Schnittfilter
- Video-Türklingel
- Machine-Vision-Kamera
- Elektronisches Smart-Schloss
- Elektronik- und Robotik-Spielzeug
- Blutdruckmessgeräte
- Infusionspumpen
- Elektrische Zahnbürste
- Schönheit und Pflege
Dazugehöriges Evaluierungsmodul
Texas Instruments DRV821xEVM Evaluierungsmodule
Eine vollständige Lösung für die Evaluierung der DRV821x/8220 H-Brücken-Motortreiber.
Verwandte Produkte
Texas Instruments DRV8212P H-Brücken-Motortreiber
Bietet eine PWM-Steuerung mit stromsparendem Ruhemodus, der für Systeme mit niedrigeren Stromanforderungen optimiert ist.

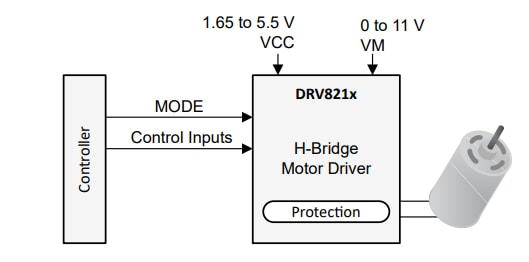

Vereinfachter Schaltplan
Blockdiagramm
