Texas Instruments DLPC6401 DLP® Digital-Controller

Texas Instruments DLPC6401 DLP® Digital Controller

Der Texas Instruments DLPC6401 DLP® Digital Controller ist Bestandteil des DLP4500-Chipsatzes (0.45 WXGA) und unterstützt den zuverlässigen Betrieb des DLP4500 Mikrospiegelgeräts (DMD). Der DLPC6401 Controller bietet eine praktische, multifunktionale Schnittstelle zwischen der Systemelektronik und dem DMD und ermöglicht somit einen kleinen Formfaktor und hochauflösende HD-Displays.

Weitere Informationen über TI DLP® Geräte
Merkmale
  • Bietet eine 30-Bit Eingangspixelschnittstelle
    • Datenformat YUV, YCrCb oder RGB
    • 8, 9 oder 10 Bits pro Farbe
    • Unterstützt Pixeltakt bis zu 150MHz
  • Bietet eine LVDS-basierte, Flachbildschirm (FPD)-Link-kompatible Einkanal-Eingangsschnittstelle
    • Unterstützt Quellen bis zu 90MHz effektiver Pixeltaktrate
    • Unterstützt vier demodulierte Pixelzuordnungsmodi für 8, 9, 10, YUV, YCrCb oder RGB-formatierte Eingänge
  • Unterstützt Bildfrequenzen von 45Hz bis 120Hz
  • Volle Unterstützung für Diamond 0,45 WXGA
  • Hochgeschwindigkeitsschnittstelle mit Double Data Rate (DDR) Mikrospiegelarray (DMD)
  • 149,33MHz ARM926™ Mikroprozessor
  • Mikroprozessorperipheriegeräte
    • Programmierbare Pulsweitenmodulation (PWM) und Capture Timer
    • Zwei I2C-Anschlüsse
    • Zwei UART-Anschlüsse (nur für Debug)
    • 32KB internes RAM
    • Dezidierte LED PWM-Generatoren
  • Bildverarbeitung
    • Automatische Sperre für Standard-, Breit- und Schwarzgrenzwert
    • 1D Keystone-Korrektur
    • Programmierbares Degamma

  • On-Screen-Anzeige (OSD)
  • Unterstützt Splash Screen-Display
  • Integrierte Schaltkreise zur Takterzeugung
    • Wird mit einzelnem 32MHz-Quarz betrieben
    • Integrierter Frequenzspreizungstakt
  • Integrierter 64MB Abbildungsspeicher macht externen Hochgeschwindigkeitsspeicher überflüssig
  • Unterstützung von externen Speichern: Paralleler Flash für Mikroprozessor- und PWM-Sequenz
  • Systemsteuerung
    • DMD Leistungs- und Treiberrücksetzungssteuerung
    • DMD Horizontale und vertikale Bilddrehung
  • JTAG Boundary-Scan-Testunterstützung
  • 419-Pin Kunststoffgehäuse mit Kugelgitteranordnung

Anwendungsbereiche
  • Batteriebetriebener mobiler HD-Projektor (Zubehör)
  • Batteriebetriebenes Smart HD-Zubehör
  • Bildschirmloses Display – Interaktives Display
  • Mobiles Kino
  • Spiele-Display

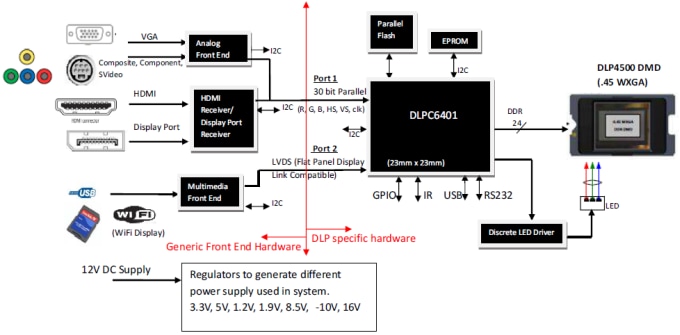

Diagramm typischer Anwendungen
Diagramm typischer Anwendungen
