Texas Instruments DLPC3432 Digital-Controller
Der Texas Instruments DLPC3432 Digital-Controller ist Bestandteil des DLP230-Chipsatzes (0,23 qHD) und unterstützt den zuverlässigen Betrieb der DLP230GP Digital Micromirror Device (DMD). Der DLPC3432 Controller bietet eine praktische, multifunktionale Schnittstelle zwischen der Systemelektronik und der DMD und ermöglicht somit einen kleinen Formfaktor, geringen Stromverbrauch und hochauflösende Full-HD-Displays. Die DLP230GP Chipsatz enthält etablierte Ressourcen, damit der Nutzer den Design-Zyklus beschleunigen kann. Darin enthalten sind produktionsbereite optische Module, optische Modul-Manufakturen und Design-Gehäuse.
Merkmale
- DLP230GP (0,23 qHD) DMD-Display-Controller
- Unterstützt Eingangsauflösungen bis zu 720 p
- Stromsparende DMD-Schnittstelle mit Schnittstellentraining
- Eingangs-Bildraten von bis zu 120 Hz
- 24-Bit-Eingangspixelschnittstelle, einschließlich
- parallele oder BT656-Schnittstellenprotokolle
- Pixeltakt bis zu 150 MHz
- Mehrere Formatoptionen für Eingangspixeldaten
- Pixeldatenverarbeitung, einschließlich
- IntelliBright™ Suite für Bildverarbeitungsalgorithmen
- Content-Adaptive Illumination Control
- Local Area Brightness Boost
- 1-D-Keystone-Korrektur
- Farbkoordinatenanpassung
- Aktive Energiemanagement-Verarbeitung
- IntelliBright™ Suite für Bildverarbeitungsalgorithmen
- Unterstützung von externem Flash
- Integrierter Abbildungsspeicher (eDRAM)
- Systemfunktionen, einschließlich
- I2C-Steuerung der Bauteilkonfiguration
- Programmierbare Steuerung des LED-Stroms
- Latenz von einem Frame
Applikationen
- Smartphones, Tablet, Laptop
- Batteriebetriebenes mobiles Zubehör
- Tragbares (Near-Eye) Display
- Smart-Home-Display
- Intelligente Lautsprecher

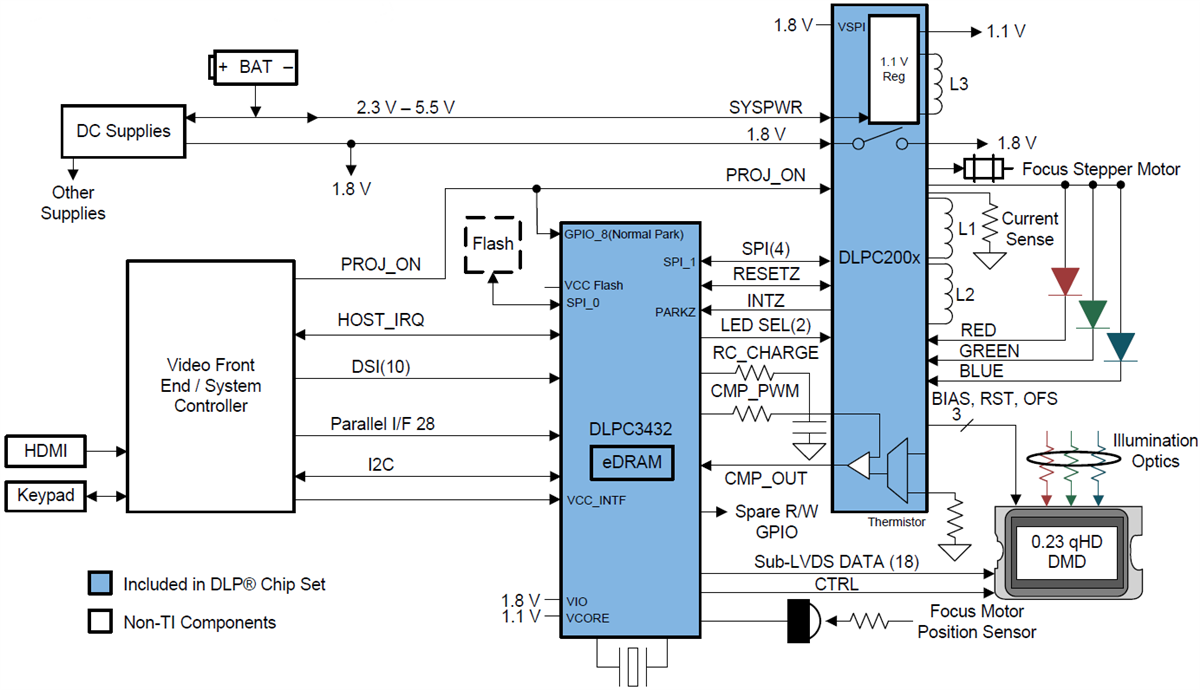

Vereinfachter Schaltplan
Veröffentlichungsdatum: 2018-05-21
| Aktualisiert: 2023-01-17
