Texas Instruments DLP5532-Q1 Automotive-DMD-Mikrospiegelarray
Das DLP5532-Q1 Automotive-DMD-Mikrospiegelarray von Texas Instruments in Kombination mit dem DLPC230-Q1 DMD-Controller und dem TPS99000-Q1 Systemmanagement- und Beleuchtungs-Controller erzielt eine leistungsstarke Automobil-Fensteranzeige, wenn sie auf einer einzigartigen Fensterfolienoberfläche beleuchtet wird. Der DLP5532-Q1 bietet ein 2:1-Seitenverhältnis, das umfangreiche Seitenverhältnis-Designs unterstützt, und die 1,3 Millionen native Pixel ermöglichen Inhalte mit hoher Auflösung.
Das 0,55-Zoll-DMD DLP5532-Q1 von TI hat einen mehr als dreimal so hohen optischen Durchsatz wie das Vorgängermodell DLP3030-Q1, das größere und hellere Displays für ein besseres Seherlebnis ermöglicht. Dieser Chipsatz ermöglicht in Verbindung mit LEDs und einem Projektor tief gesättigte Farben von 125 % NTSC, eine extrem hohe Helligkeit von mehr als 1.000 Lumen und ein Dimmverhältnis von >100:1. Das DLP5532-Q1 Automotive-DMD-Mikrospiegelarray ist für die Bodenbeleuchtung konfiguriert, die hocheffiziente und kompaktere optische Engine-Designs ermöglicht.
Der DLP5532-Q1 ist in einem S450-Gehäuse mit niedrigem thermischen Widerstand untergebracht und ermöglicht so effizientere thermische Lösungen.
Merkmale
- Der DLP5532-Q1-Chipsatz für Fahrzeuge umfasst:
- DLP5532-Q1 DMD
- DLPC230-Q1 DMD-Controller
- TPS99000-Q1 Systemmanagement- und Beleuchtungs-Controller
- Sub-LVDS-DMD-Schnittstelle für geringen Stromverbrauch und geringe Emissionen von 600 MHz
- DMD-Aktualisierungsrate über Temperaturextreme von 10 kHz
- Integrierter Selbsttest von DMD-Speicherzellen
- Bildleistung optimiert für Fensterdisplays und andere Innenauslagen
- Für Fahrzeuganwendungen zugelassen
- Betriebstemperaturbereich für DMD-Array: -40 °C bis +105 °C
- Diagonales Mikrospiegelarray von 0,55 Zoll (14 mm)
- Mikrospiegelabstand: 7,6 µm
- Mikrospiegelkippwinkel (relativ zur flachen Anordnung): ±12°
- Bodenbeleuchtung für einen optimalen Wirkungsgrad und eine optische Enginegröße
- Unterstützt eine Eingangsauflösung von 1.152 × 576
- Auflösung von bis zu 2304 x 1152 mit externer GPU-basierter Diamond-Vorverarbeitung
- Kompatibel mit LED- oder Laserbeleuchtung
Applikationen
- Fenster-Display für Front-, Seiten- und Rückfenster in Fahrzeugen
- Deckenprojektoren für den Innenbereich
Videos

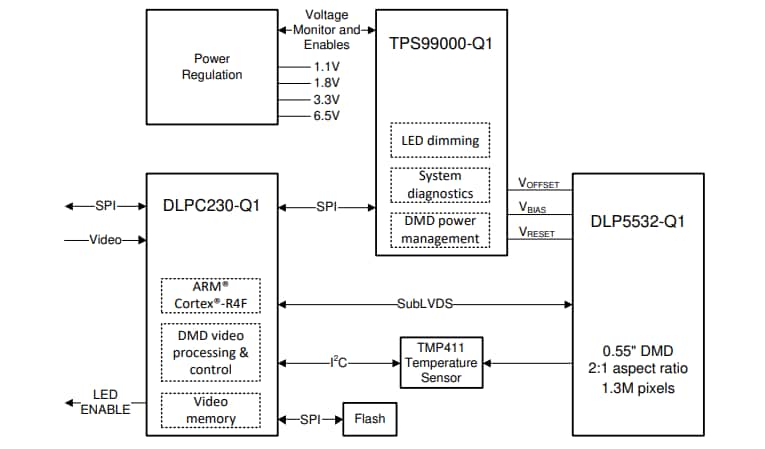

Blockdiagramm
