Texas Instruments DACx0508 Oktale 16/14/12-Bit-Spannungsausgangs-DACs
Texas Instruments DACx0508 Digital-Analog-Wandler (DAC) mit Spannungsausgang bietet eine interne Referenz von 2,5 V, 5 ppm/°C. Dies schließt die Notwendigkeit einer externen Präzisionsreferenz aus. Der DACx0508 bietet 8 Kanäle mit einer echten 16-Bit-, 14-Bit- oder 12-Bit-Auflösung. Maximale Ausgangsspannungen von 1,25 V (Verstärkung = 12), 2,5 V (Verstärkung = 1) oder 5 V (Verstärkung = 2) werden durch eine vom Benutzer wählbare Verstärkungskonfiguration bereitgestellt. Zusätzlich bietet der DACx0508 eine hohe Linearität von 1LSB INL, ist monoton spezifiziert und wird von einer einzigen Versorgung von 2,7 V bis 5,5 V betrieben.
Die 4-Draht-Schnittstelle stellt die Kommunikation zum DACx0508 her und arbeitet mit Taktraten von bis zu 50 MHz. Die serielle Schnittstelle wird über den VIO-Pin mit einem Betrieb von 1,7 V bis 5,5 V aktiviert. Die vielseitige Schnittstelle ermöglicht den Betrieb des Bauteils mit einer breiten Palette von Industriestandard-Mikroprozessoren und Mikrocontrollern. Das Bauteil integriert einen Power-in-Reset-Schaltkreis, der den DAC-Ausgang versorgt und wartet. Dieser Ausgang wird entweder auf Null- oder Mittelwert gehalten, bis ein gültiger Code auf das Bauteil geschrieben wird.
Der DACx0508 ist ideal für batteriebetriebene Ausrüstungen, die einen niedrigen Stromverbrauch von 0,6 mA/Kanal bei 5,5 V haben. Eine Abschaltoption pro Kanal verringert den Stromverbrauch des DACx0508 auf 15 µA. Ein breiter Betriebstemperaturbereich von –40 °C bis 125 °C ist für die DACs charakteristisch und bietet Verfügbarkeit in kleinen Gehäusen.
Merkmale
- Leistungsfähigkeit
- INL: ±1LSB maximal bei 16-Bit-Auflösung
- TUE: ±0,14 % FSR maximal
- Integrierte 2,5V-Präzisionsreferenz
- Anfangsgenauigkeit: ±5 mV max.
- Geringer Drift: 5 ppm/°C typisch
- Hohe Antriebsfähigkeit: 20 mA mit 0,5 V von Versorgungsschienen
- Flexible Ausgangskonfiguration
- Vom Benutzer auswählbare Verstärkung: 2, 1 oder ½
- Reset auf Null- oder Mittelwert
- Breiter Betriebsbereich
- Stromversorgung: 2,7 V bis 5,5 V
- Temperaturbereich: –40 ˚C bis 125 ˚C
- 50 MHz SPI-kombatible serielle Schnittstelle
- 4-Draht-Modus, Betrieb bei 1,7 V bis 5,5 V
- Daisy-Chain-Betrieb
- CRC-Fehler-Check
- Geringer Stromverbrauch: 0,6 mA/Kanal bei 5,5 V
- Kleine Gehäuse:
- 3 mm × 3 mm, 16-Pin-WQFN
- 2,4 mm x 2,4 mm, 16-Pin-DSBGA
Applikationen
- Optische Netzwerke
- Kabellose Infrastruktur
- Industrielle Automatisierung
- Datenerfassungssysteme

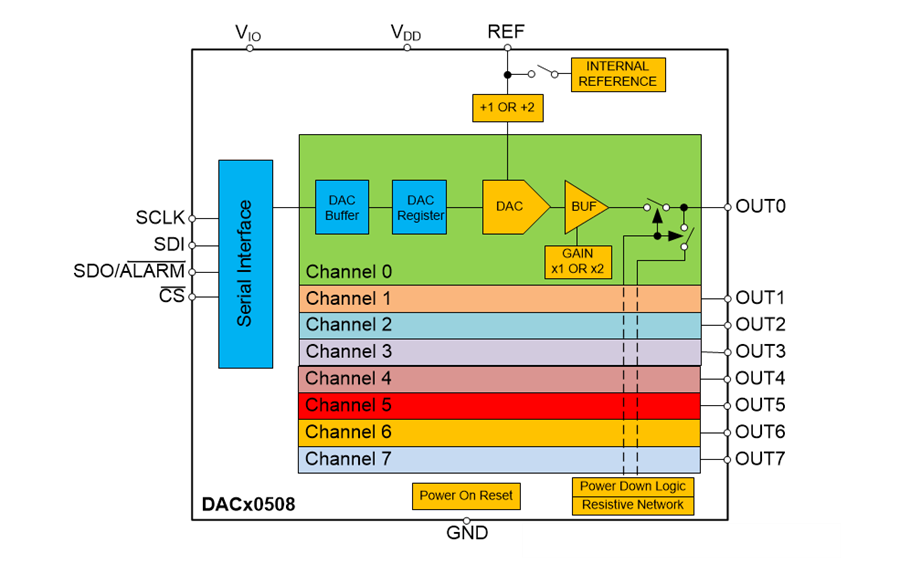

DACx0508 Blockdiagramm
| Teilnummer | Datenblatt | Auflösung | DNL - Differenzielle Nichtlinearität | Anzahl der Konverter | Betriebsversorgungsstrom |
|---|---|---|---|---|---|
| DAC60508MRTER |  |
12 bit | +/- 0.5 LSB | ||
| DAC60508ZCRTET | |
12 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC80508ZCYZFT | |
16 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC60508MCRTET | |
12 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC80508MYZFT | |
16 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC60508ZRTER | |
||||
| DAC80508ZRTER | |
16 bit | 1 LSB | 8 Converter | 5 mA |
| DAC60508MRTET | |
12 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC80508MRTET | |
16 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
| DAC80508ZCRTET | |
16 bit | +/- 0.5 LSB | 8 Converter | 5 mA |
