Der DAC8568 16-Bit-Achtkanal-Digital-Analog-Wandler (DAC) von Texas Instruments verfügt über eine interne Referenz von 2,5 V und 2 ppm/°C (standardmäßig deaktiviert), was einen vollen Ausgangsspannungsbereich von 2,5 V oder 5 V ergibt. Aufgrund des geringen Stromverbrauchs, der internen Referenz und dem kleinen Footprint eignet sich der DAC8568 hervorragend für tragbare, batteriebetriebene Geräte, insbesondere im medizinischen Bereich für die Konvertierung von Ultraschalldaten. Die interne Referenz dieses DAC von TI verfügt über eine ursprüngliche Genauigkeit von 0,004 % und eine Quellen-Kapazität von 20 mA am VREFIN/VREFOUT-Pin. Diese TI-Komponente ist monoton, bietet eine ausgezeichnete Linearität und minimiert unerwünschte Code-zu-Code transiente Spannungen (Glitch). Die Komponente verwendet eine vielseitige, serielle Dreiadrig-Schnittstelle, die mit Taktraten bis zu 50MHz funktioniert. Die Schnittstelle ist kompatibel mit standardmäßigen SPI, QSPI, Microwire und DSP-Schnittstellen (Digital Signal Processor). Der DAC8568 integriert einen POR-Schaltkreis (Power-On-Reset), der sicherstellt, dass der DAC-Ausgang keine Spannung liefert, bis ein gültiger Code auf das Bauteil geschrieben wird. Er hat eine Abschaltfunktion, auf die über die serielle Schnittstelle zugegriffen wird, um den Stromverbrauch auf typische 0,18 µA bei 5 V zu reduzieren. Der Stromverbrauch (einschließlich interne Referenz) beträgt normalerweise 2,9 mW bei 3 V und wird im Abschaltmodus auf weniger als 1 µW reduziert.
|
|
Merkmale
- Relative Genauigkeit
- DAC8568 (16-Bit): 4 LSB INL
- Störimpuls: 0,1 nV-s
- Interne Referenz
- 2,5 V Referenzspannung (standardmäßig deaktiviert)
- 0,004 % ursprüngliche Genauigkeit (typisch)
- 2 ppm/°C Temperaturdrift (typisch)
- 5 ppm/°C Temperaturdrift (max.)
- 20 mA Senken-/Quellen-Kapazität
- Power-On-Reset auf Null- oder Mittelwert
- Extrem geringer Stromverbrauch: 1,25 mA bei 5 V einschließlich internem Referenzstrom
- Breiter Versorgungsbereich: +2,7 V bis +5,5 V
- Monoton über den gesamten Temperaturbereich
- Stromsparende serielle Schnittstelle mit Schmitt-Trigger-Eingängen: bis zu 50 MHz
- On-Chip-Ausgangspufferverstärker mit Rail-to-Rail-Betrieb
- Temperaturbereich: –40 °C bis +125 °C
|
Applikationen
- Ultraschall
- Tragbare Messgeräte
- Offene/geschlossene Servosteuerung/ Prozesssteuerung
- Datenerfassungssysteme
- Programmierbare Verstärkungs-, digitale Verstärkungs- und Offset-Anpassung
- Programmierbare Spannungs- und Stromquellen
|
Blockdiagramm
|
| Development Tools |

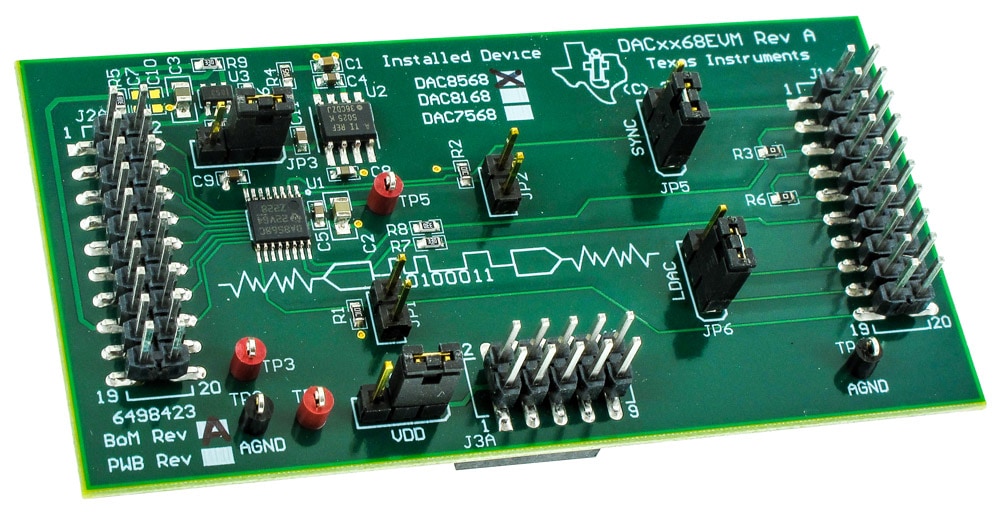

 | Das DAC8568EVM DAC-Evaluationsmodul (EVM) von Texas Instruments ist ein Evaluationsmodul, das für das Prototyping und die Auswertung der DAC7568, DAC8168 und DAC8568 Digital-Analog-Wandler (DAC) ausgelegt ist. Diese 12- bis 16-Bit-Achtkanal-String-DACs werden mit einem seriellen Hochgeschwindigkeitstakt (bis zu 50 MHz) betrieben und bieten eine hervorragende Leistungsfähigkeit mit extrem geringem Stromverbrauch. Diese Bauteile sind Pin-kompatibel und bieten einen einfachen Upgrade-Pfad von einer 12-Bit- auf eine 14- und 16-Bit-Auflösung. |
|
 | Das BOOST-DAC8568 16-Bit-DAC-BoosterPack von Texas Instruments ist eine einfach zu bedienende Plattform, die den DAC8568 mit dem LaunchPad MSP430F5529 verbindet. Das Bauteil DAC8568 ist ein 16-Bit-Digital-Analog-Wandler mit acht Kanälen, geringem Stromverbrauch und Spannungsausgang. Diese Bauteile verfügen über eine interne Referenz von 2,5 V und 2 ppm/°C (standardmäßig deaktiviert), was einen vollen Ausgangsspannungsbereich von 2,5 V ergibt. Die interne Referenz hat eine Anfangsgenauigkeit von 0,004 % und kann bis zu 20 mA liefern. |
|
|
