Texas Instruments CEM2SLIMSAS-EVM Evaluierungsmodul (EVM)
Das Evaluierungsmodul (EVM) CEM2SLIMSAS-EVM von Texas Instruments ermöglicht dem DS160PR810EVM-RSC und anderen Evaluierungsmodulen für PCI-Express 4.0 Redriver- oder Retimer-Riser-Karten von TI den Anschluss von bis zu vier U.2 Solid-State-Laufwerken (SSDs). Diese Funktion wird mit handelsüblichen SlimSAS (SFF-8654) auf U.2 (SFF-8639) Kabelsätze erreicht.
Das Evaluierungsmodul (EVM) CEM2SLIMSAS-EVM von Texas Instruments ist ein PCI-Express 4.0 x16 auf zwei x8 SlimSAS (SFF-8654) Adapter. Es verfügt über den LMK00334 PCI-Express 4.0-Taktpuffer zur Verteilung des PCI-Express 100MHz-Referenztakts an nachgeschaltete SSDs. Das Bauelement ermöglicht eine flexible Zuordnung der PCI-Express-Seitenbandsignale mittels Jumper.
Merkmale
- Unterstützt PCI-Express 4.0 1 x4, 2 x4 und 4 x4 Bifurkation
- Zwei x8 SlimSAS (SFF-8654) Steckverbinder
- LMK00334 PCI-Express 4.0 Taktpuffer
- Flexible Zuordnung von PCI-Express-Seitenbandsignalen
Applikationen
- PCI Express Gen 1, 2, 3 und 4
- Unternehmensspeicher

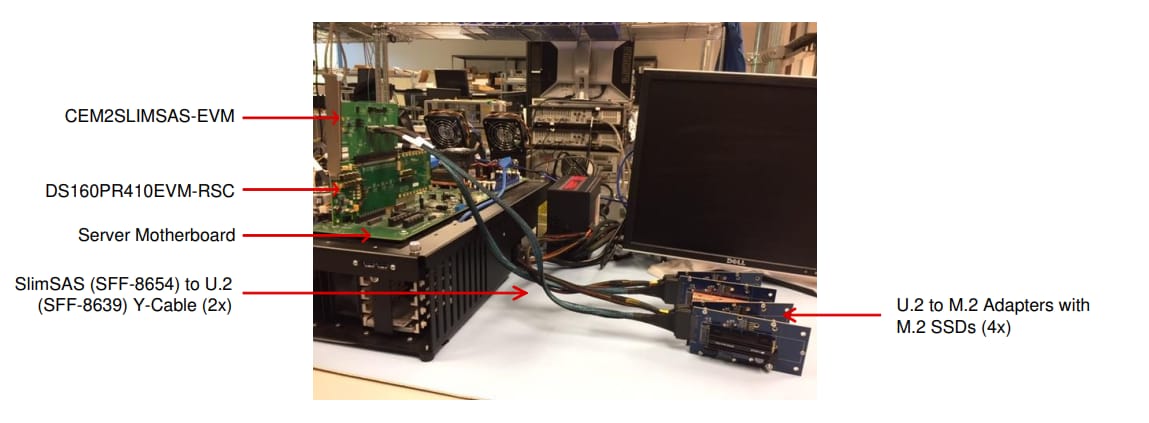

Typischer Prüfaufbau
Verwandte Produkte
Texas Instruments LMK00334/38 Taktpuffer/Pegelumsetzer
Bestimmt für Hochfrequenz-Low-Jitter-Takt-/Datenverteilung und Pegelumsetzung.
Verwandtes Development Tool
Texas Instruments DS160PR410EVM-RSC Evaluierungsmodul
Bietet eine vollständige Plattform zur Evaluierung der Signalkonditionierungsfunktionen des DS160PR410.
