Texas Instruments CDCDB800EVM Taktpuffer-Evaluierungsmodul
Das Texas Instruments CDCDB800EVM Taktpuffer-Evaluierungsmodul (EVM) ist für die Evaluierung des CDCDB800 ausgelegt. Der CDCDB800 ist ein LP-HCSL-konformer Taktpuffer mit 8 Ausgängen. Dieser Buffer kann den Referenztakt für PCIe® Gen 1 bis Gen 5-Applikationen, QuickPath Interconnect (QPI), UPI, SAS- und SATA-Schnittstellen verteilen. Die SMBus-Schnittstelle und acht Ausgänge ermöglichen Pins, die Konfiguration und Steuerung aller acht Ausgänge einzeln ermöglichen. Der CDCDB800 ist ein DB800ZL-Derivat-Buffer und erfüllt oder übertrifft die Systemparameter in den DB800ZL- und DB2000Q-Spezifikationen. Der CDCDB800EVM von Texas Instruments ermöglicht dem Benutzer auch die Überprüfung der Funktionalität und Leistungsspezifikationen des CDCDB800 und nach der Nachbearbeitung des CDCDB803.
Merkmale
- Einfach zu verwendendes Evaluierungsboard zum Fan-Out von Taktgebern mit geringem Phasenrauschen
- Einfache, schnelle Bauteilkonfiguration und -Einrichtung
- 8 LP-HCSL-Ausgänge mit integrierten 85-Ω-Ausgangsanschlüssen
- 8 Hardware-Ausgangsfreigabe-Steuerungen (OE#)
- DIP-Schaltersteuerung der Bauteilkonfiguration
- Differential- oder einendiger Eingangstaktgeber akzeptiert
- Evaluierungsmodul unterstützt alle 8 differentiellen LVDS-Ausgänge
- Beide Ausgabebänke sind standardmäßig für Tests verfügbar

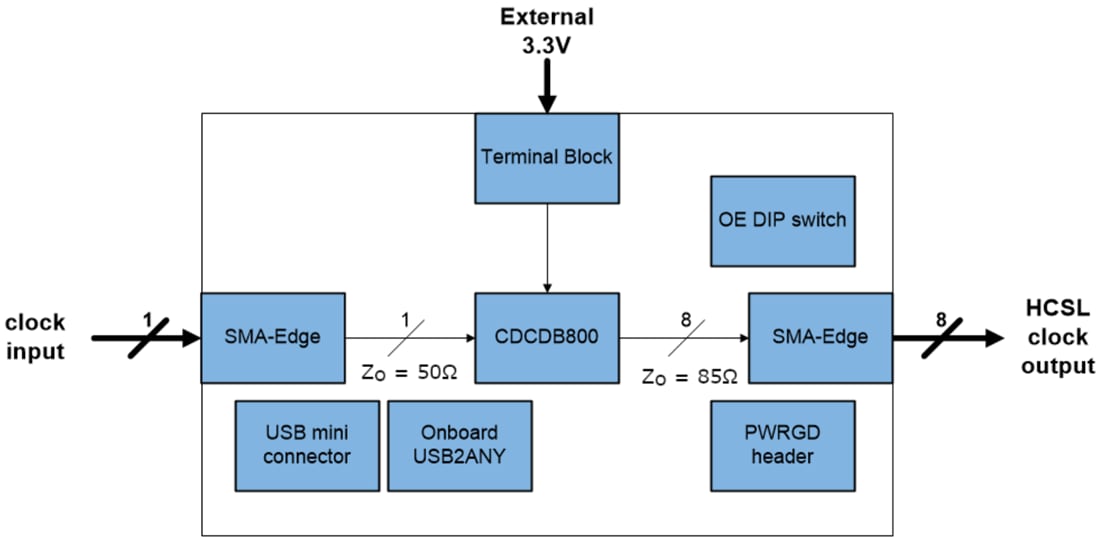

Einrichtung des Evaluierungsboards
Verwandte Produkte
Texas Instruments CDCDB400 Taktpuffer mit vier Ausgängen
Kann den Referenztakt für PCIe Gen 1 bis 5, QPI und UPI, SAS verteilen.
Texas Instruments CDCDB803 Taktpuffer mit 8 Ausgängen für PCIe® Gen 1 bis 5
Verteilt den Referenztakt für PCIe-Gen-1- bis 5-, QPI-, UPI-, SAS- und SATA-Schnittstellen.
