Texas Instruments bq75614EVM-021 Überwachungs-Evaluierungsmodul (EVM)

Das Texas Instruments bq75614EVM-021 Überwachungs-Evaluierungsmodul (EVM) ist zur Evaluierung des BQ75614-Q1 ausgelegt. Der BQ75614-Q1 bietet Zellenspannungsmessungen mit hoher Genauigkeit für 6 bis 14 Batteriezellen. Darüber hinaus ist das BQ75614-Q1 Bauteil mit der Integration eines integrierten Stromüberwachungs-ADC in der Lage, Stromsensormessungen mit hoher Genauigkeit für die Berechnung des Ladezustands des Akkus durchzuführen.

Das bq75614EVM-021 von Texas Instruments ist mit einer Präzisionsmessung und einer synchronen Kommunikation ausgestattet, um einem Master-Controller die Durchführung einer Schätzung des Ladezustands (State of Charge, SOC) und des Allgemeinzustands (State of Health, SOH) zu ermöglichen. Hochpräzise Zellspannungen und eine schnelle Abtastzeit für den gesamten Akkusatz ermöglichen einen effizienteren Betrieb von Batteriemodulen und genauere SOC- und SOH-Berechnungen. Die Kommunikation mit den gestapelten BQ79616EVM-021 erfolgt über einen isolierten verketteten Differential-Bus. Für das eigenständige BQ75614EVM-021 werden SOC und SOH zusätzlich durch einen integrierten Strommessungs-ADC unterstützt.

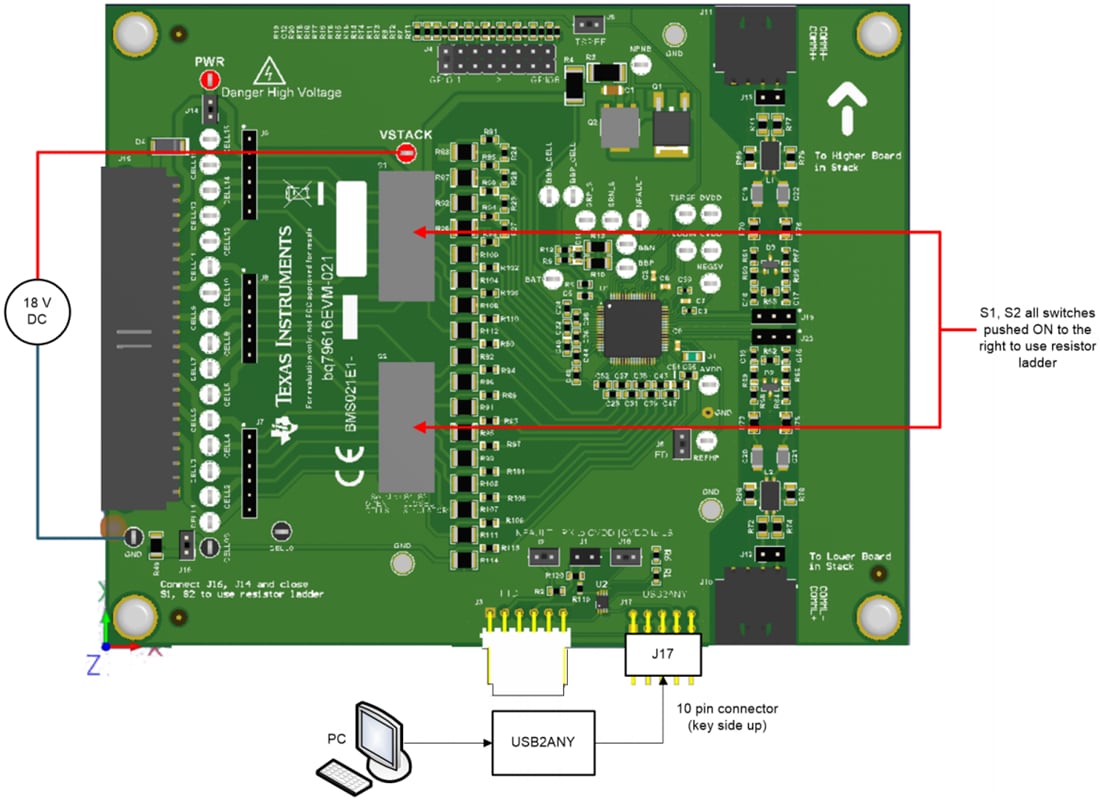

Steuern ein einzelnes Evaluierungsmodul oder mehrere gestapelte Evaluierungsmodule mit einer PC-gehosteten GUI. Die Kommunikation zwischen dem PC und dem Basisbauteil in einem Stapel des BQ79616EVM-021 (oder einem einzelnen eigenständigen BQ75614EVM-021 Bauteil) erfolgt über eine USB2ANY UART-Schnittstelle. Für einen Stapel von BQ79616EVM Bauteilen erfolgt die Kommunikation zwischen allen anderen Evaluierungsmodulen im Stapel über den isolierten, in Reihe geschalteten Differential-Kommunikationsbus. Die PC-GUI ermöglicht die Konfiguration der Evaluierungsmodule zur Überwachung von Zellen und anderen analogen Datenkanälen, zum Steuerausgleich und zur Überwachung von Einzelheiten von etwaigen Fehlern.
