Texas Instruments bq2573xEVM Controller-Evaluierungsmodul (EVM)

Das Texas Instruments bq2573xEVM Controller-Evaluierungsmodul (EVM) ist zur Evaluierung der bq2573x Bauteile ausgelegt. Der bq2573x ist ein I²C-gesteuerter NVDC(narrow voltage DC)-Abwärts-Aufwärts-Laderegler mit einem n-Kanal-MOSFET-Selektor und einer Stromüberwachung.Der Eingangsspannungsbereich für den Abwärtswandler liegt zwischen 3,5 V und 26 V mit einem programmierbaren Ausgang von 1 bis 5 Zellen und einem Ladeausgangsstrombereich von 128 mA bis 15 A. In diesen Evaluierungsmodule ist das EV2400 Schnittstellenbauteil nicht enthalten. Das Schnittstellen-Bauteil muss separat bestellt werden, um das bq2573xEVM zu evaluieren.

Merkmale

Host-gesteuertes NVDC 1S- bis 5S-Batterie-Buck-Boost-Ladegerät mit 3,5 V bis 26 V Eingang; 1 V bis 23V Ladeausgang und 3 V bis 24 V OTG-Ausgang
Unterstützt USB 2.0, USB 3.0, USB 3.1 (USB-Typ-C™) und USB_PD-Plattformen
Unterstützt eine Strommessung von 5 mΩ für einen hohen Strom und einen hohen Wirkungsgrad

Unterstützt eine Schaltfrequenz von 400 kHz oder 800 kHz für einen hohen Wirkungsgrad
Patentiertes Schaltfrequenz-Dithering-Muster zur Erfüllung der IEC-CISPR-32-EMI-Spezifikation
Flexible Leistungspfad- oder Nicht-Leistungspfad-Option

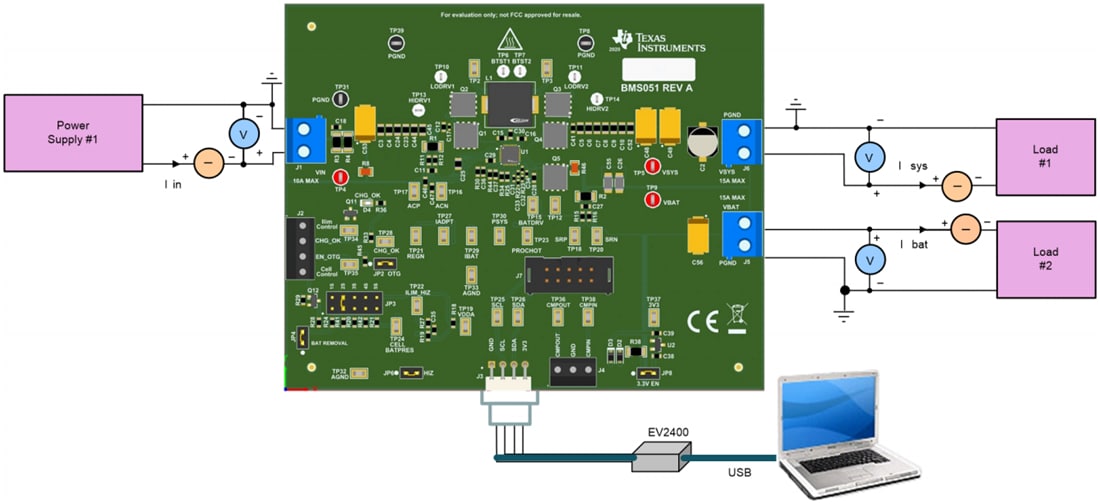

Erforderliche Ausrüstung

Netzteile
- Ein Netzteil ist erforderlich, das 26 V bei 10 A liefern kann
- Obwohl dieses Bauteil größere Spannungen und Ströme handhaben kann, ist es für dieses Verfahren nicht erforderlich
Last #1
- Elektronische System-DC-Last und -Einstellung als Konstantstrom-Lastmodus von 0 bis 23 V/0 bis 15 A
Last Nr.2
- Eine Kepco-Last (BOP36-12M), DC 0 bis ±36 V, 0 bis ±12 A (oder höher) oder gleichwertig

Messgeräte
- Sechs Fluke 75 Multimeter (gleichwertig oder besser) oder vier gleichwertige Spannungsmesser und zwei gleichwertige Stromzähler
Computer
- Ein Computer mit mindestens einem USB-Anschluss und einem USB-Kabel
EV2400 Kommunikationskit
