Texas Instruments BQ25708 SMBus-Auf-/Abwärts-Ladecontroller
Texas Instruments BQ25708 SMBus-Multi-Chemie-Auf-/Abwärtswandler-Ladecontroller sind NVDC-(Narrow-Voltage-DC)-Controller, die für tragbare Multi-Chemie-Applikationen ausgelegt sind. Der BQ25708 bietet eine geringe Anzahl an Komponenten und unterstützt eine große Auswahl von Leistungsquellen, einschließlich USB-PD-Anschlüsse, ältere USB-Anschlüsse, herkömmliche ACDC-Adpater und vieles mehr. Das Bauteil ermöglicht einen nahtlosen Übergang zwischen den Wandlerbetriebmodi (Abwärts-, Aufwärts- oder Abwärts-Aufwärts), ein schnelles Einschwingverhalten und einen hohen Wirkungsgrad bei geringer Last. Während des Einschaltens versetzt das Ladegerät den Wandler entsprechend der Zustände der Eingangsquelle und der Batterie in die Abwärts-, Aufwärts- oder Auf-/Abwärts-Konfiguration. Die dynamische Leistungsmanagement-Funktion (DPM) begrenzt die Eingangsleistung und verhindert ein Überladen des AC-Adapters. Eine weitere Funktion ist der programmierte umfassende PROCHOT-Profilausgang, der zum erforderlichen Drosseln direkt zur CPU geht.
Merkmale
- Laden von allen Batteriechemien: Li+, LifePO4, NiCd, NiMH, Bleisäure
- Lädt 1- bis 4-Zellen-Batterie von einer großen Auswahl von Eingangsquellen
- 3,5 V bis 24 V Eingangsbetriebsspannung
- Unterstützt USB 2.0, USB 3.0, USB 3.1 (Typ C) und USB_PD-Eingangsstrom-Einstellungen
- Nahtloser Übergang zwischen Abwärts- und Aufwärts-Modi
- Eingangsstrom- und Spannungsregelung (IDPM und VDPM) gegen Quellenüberlastung
- Leistungs-/Stromwächter für CPU-Drosselung
- Umfassendes PROCHOT-Profil, IMVP8-konform
- Eingangs- und Batteriestromüberwachung
- Systemleistungsüberwachung, IMVP8-konform
- Narrow-VDC-Power-Path-Management (NVDC)
- Instant-on funktioniert ohne Batterie oder mit einer stark entladenen Batterie
- Batterie-Ergänzungssystem bei vollständig geladenem Adapter
- Idealdiodenbetrieb im Ergänzungsmodus
- 800 kHz oder 1,2 MHz programmierbare Schaltfrequenz für 1µH- oder 3,3µH-Induktivität
- Host-Steuerungsschnittstelle für flexible Systemkonfiguration
- SMBus-Anschluss für eine optimale Systemleistung und Statusberichte
- Hardware-Pin zur Einstellung der Eingangsstrombegrenzung ohne EC-Steuerung
- Integrierter ADC zur Überwachung von Spannung, Strom und Leistung
- Regelung und Überwachung mit hoher Genauigkeit
- ±0,5 % Ladespannungsregelung
- Eingangs-/Ladestromregelung von ±2 %
- Eingangs-/Ladestromüberwachung von ±2 %
- ±5 % Leistungswächter
- Sicherheit
- Übertemperaturschutz
- Eingangs-, System-, Batterie-Überspannungsschutz
- MOSFET-Induktivität-Überspannungsschutz
- Niedriger Batterie-Ruhestrom
- Eingangsspannungs-Optimierer (ICO) für eine max. Eingangsleistung
- Gehäuse: 32-Pin-4×4-WQFN
Applikationen
- Ultra-Books, Notebooks, abnehmbare und Tablet-PCs
- PCs und Ladegerät
- Industrie- und medizinische Ausstattung
- Tragbare Geräte mit Akkus

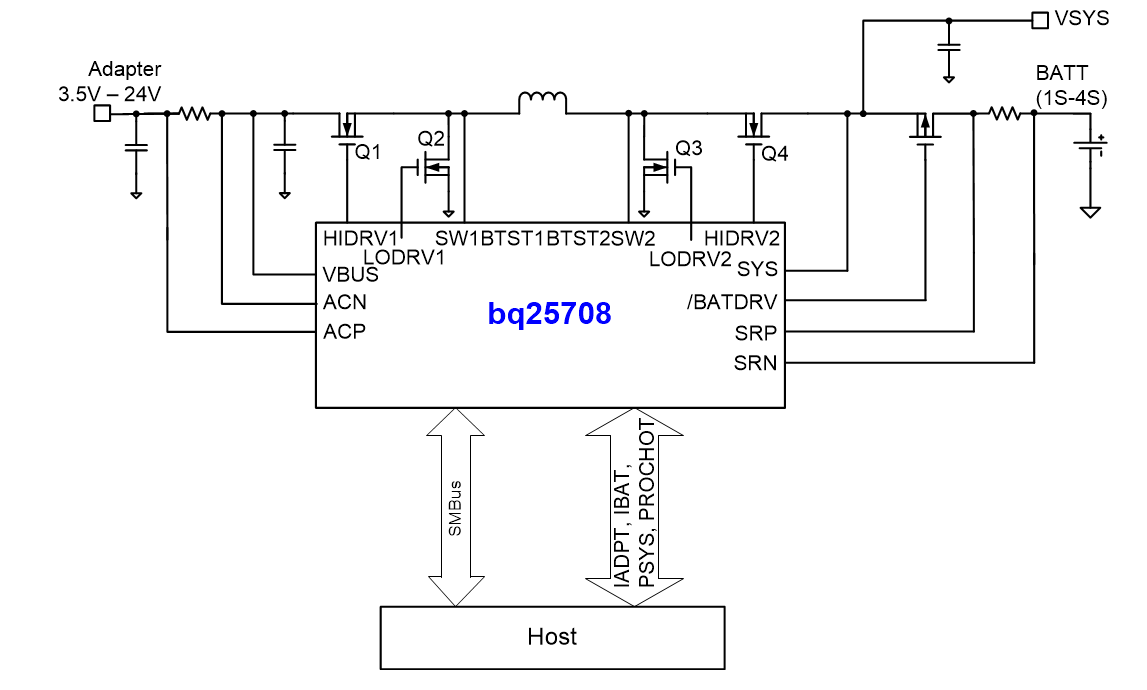

Blockdiagramm
Veröffentlichungsdatum: 2018-11-15
| Aktualisiert: 2023-07-19
