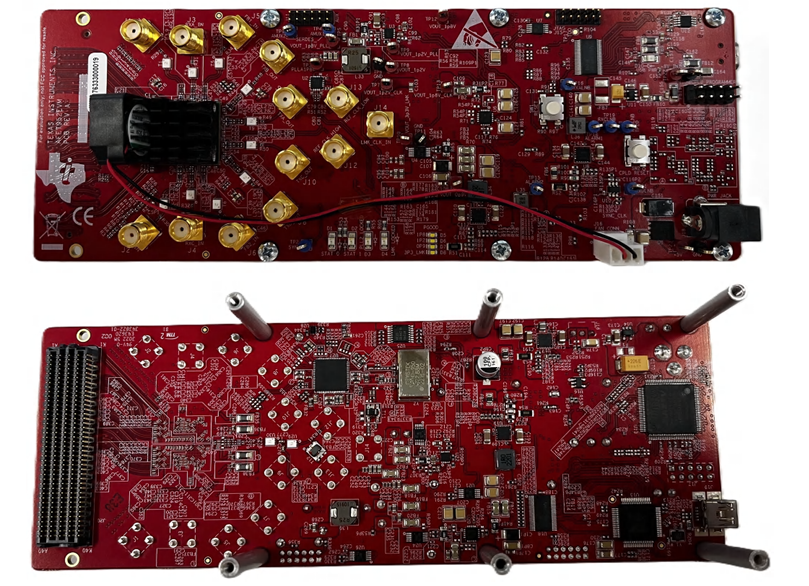

Texas Instruments AFE7952EVM Evaluierungsmodul
Das Evaluierungsmodul AFE7952EVM von Texas Instruments dient zur Evaluierung des Betriebs des Bauteils AFE7952 – eines integrierten HF-Sampling-Transceivers. Das Bauteil AFE7952EVM ist mit dem Taktgenerator LMK04828 ausgestattet, der Teferenztakte und SYSREF-Signale für das analoge Frontend (AFE) und die Erfassungskarte (Field-Programmable Gate Array, FPGA) bereitstellt.
Das Evaluierungsmodul AFE7952EVM von TI wird mit einer einzelnen Eingangsspannung von 5,5 V betrieben und enthält eine vollständige Stromversorgungsschaltung. Externe Taktungsoptionen bieten Unterstützung für die Bereitstellung des Referenztakts für die On-Chip-PLL. Das Design ist mit dem Muster und der Erfassungskarte (TSW14J58) von TI sowie vielen FPGA-Development-Kits kompatibel.
Merkmale
- Integrierter FPGA-Mezzanine-Kartenanschluss (FMC)
- Enthält vollständige Leistungsmanagement-Schaltung
- Integrierter Taktgeber zur Bereitstellung von Referenztakten und SYSREF
- Interne PLL/VCO zur Erzeugung von DAC/ADC-Takten
- Optionales externes CLK bei DAC- oder ADC-Rate
- SerDes-Datenschnittstelle:
- JESD204B- und JESD204C-konform
- 8 SerDes-Transceiver von bis zu 29,5 GBit/s
- Kodierung: 8b/10b und 64b/66b
- 12-Bit-, 16-Bit-, 24-Bit- und 32-Bit-Auflösung
- Unterklasse 1, Synchronisierung mehrerer Geräte
Applikationen
- Makro-Fernfunkgerät (RRU)
- Aktives mMIMO-Antennensystem (AAS)
- Kleinzellen-Basisstation
- Verstärker
- 5G mmWave-Funk
- Verteilte Antennensysteme (Distributed Antenna System, DAS)
Erforderliche Ausrüstung
- AFE7952 EVM
- USB 3.0 Micro-B-Kabel (bis TSW14J58 REV A8) / USB Type-C® 3.0-Kabel (TSW14J58 REV A9+)
- TSW14J58 EVM
- Zwei USB-Mini-B-Kabel
- Zwei Stromversorgungskabel
Lieferumfang Kit
- AFE7952 EVM
- Mini-USB-Kabel
- Stromkabel
Zugehörige Reinigungsmittel
Texas Instruments LMK0482x Synthesizer und Jitter-Reiniger
Der Taktkonditionierer mit der höchsten Leistung der Branche, der JEDEC JESD204B unterstützt.
