Texas Instruments ADS131B04-Q1EVM Evaluierungsmodul-Kit
Das Texas Instruments ADS131B04-Q1EVM Evaluierungsmodul-Kit ist zur Evaluierung der Funktionsweise des ADS131B04-Q1 konfiguriert. Der ADS131B04-Q1 ist ein simultan abtastender 24-Bit-Vierkanal-ΔΣ-ADC. Der ADS131B04-Q1 bietet einen großen Dynamikbereich und interne Kalibrierungsfunktionen, wodurch das Bauteil hervorragend für Energiemessungs-, Leistungsqualitäts-, Schutzrelais- und Leistungsschalter-Applikationen geeignet ist.
Das ADS131B04-Q1EVM Evaluierungskit von TI enthält das ADS131B04-Q1EVM Board und das Präzisions-Host-Schnittstellen(PHI)-Controllerboard, das der mitgelieferten Computersoftware die Kommunikation mit dem ADC über den USB für die Datenerfassung und -Analyse ermöglicht. Das ADS131B04-Q1EVM vereinfacht die Evaluierung des ADS131B04-Q1 Bauteils mit Hardware-, Software- und Computer-Konnektivität über die serielle Universal-Bus-Schnittstelle (USB).
Merkmale
- Unipolare On-Board-Analogversorgung von 3,3 V
- Unipolare On-Board-Digitalversorgung von 3,3 V
- Digitale Stiftleistenpins für die Verbindung mit dem Host-Mikrocontroller und dem Logik-Analysator
- Reihenklemmen und Stiftleistenpins für die Verbindung zu externen analogen Eingangssignalen
- On-Board-Quarzoszillator von 8,192 MHz
- USB-betrieben – kein externes Netzteil erforderlich
Layout der Vorder- und Rückseite

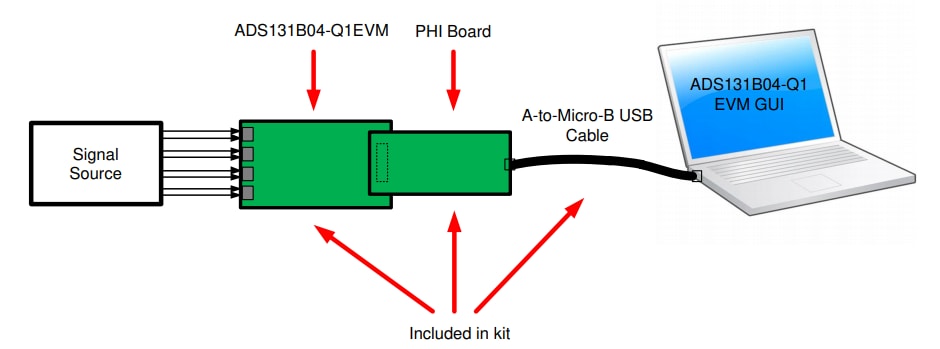

Systemverbindung für Evaluierung
Eingangs-Reihenklemmen und Stiftleisten (PCB)
