Texas Instruments ADS1131 18-Bit ADC / ADS1131REF Eval Module

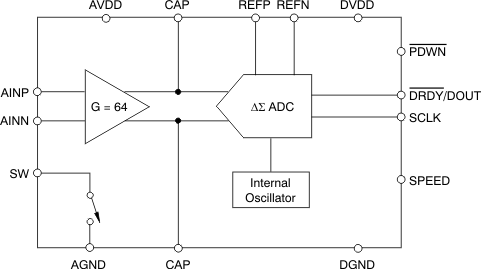

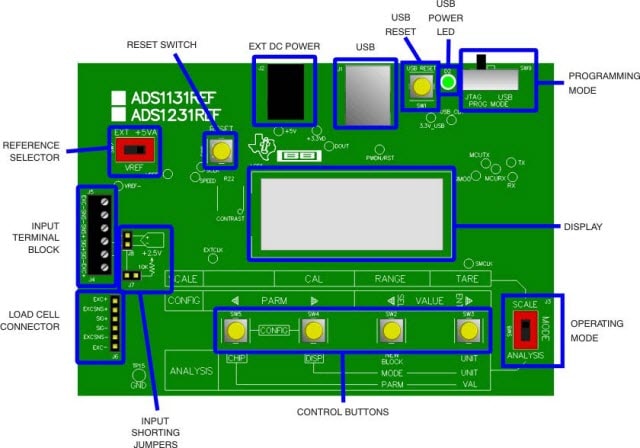

Texas Instruments ADS1131 18-Bit Analog-to-Digital Converter für Brückensensoren ist ein präziser Delta-Sigma-ADC, der eine komplette Front-End-Lösung für Brückensensoranwendungen bietet einschließlich Waagen, Dehnungsmessstreifen und Wägezellen. Der TI ADS1131 besitzt einen rauscharmen Onboard-Verstärker mit einer Verstärkung von 64, der einen Differentialeingang von ±39mV unterstützt. Der ADS1131 Delta-Sigma-ADC hat 18-Bit effektive Auflösung und umfasst einen Modulator dritter Ordnung und einen digitalen Filter vierter Ordnung. Es werden zwei Datenraten unterstützt: 10SPS (mit 50Hz und 60Hz Unterdrückung) und 80SPS. Der TI ADS1131 kann in einen energieärmeren Standby-Modus versetzt oder komplett im Abschaltmodus heruntergefahren werden. Das TI ADS1131REF Evaluation Module ist eine Leiterplatte, die mit dem ADS1131 designed wurde. Das Board enthält die gesamte Schaltung und die Benutzerschnittstelle, die für Waagendigitalisierer erforderlich sind. Es eignet sich für die generelle Evaluation des ADS1131.
