Texas Instruments ADC368xEVM Evaluierungsmodule
Texas Instruments ADC368xEVM Evaluierungsmodule sind eine Plattform, die das Betriebsverhalten des ADC368x mit extrem geringem Stromverbrauch und hoher Linearität demonstriert. Die ADC368x-Produktfamilie verfügt über eine Spannungsreferenz (VREF) von +1,6 V und kann intern oder extern versorgt werden. Eine On-Board-Spannungsregelung und flexible analoge Eingangsoptionen ermöglichen eine einfache Evaluierung für viele verschiedene Applikationen.
Die ADC368xEVM Evaluierungsmodule von TI ermöglichen ein vollständiges Evaluierungssystem mit der TSW1400EVM Datenerfassungskarte (separat erhältlich) und der Hochgeschwindigkeits-Datenwandler-Pro-Software (DATACONVERTERPRO-SW). Bei Verbindung mit dem TSW1400EVM über einen FPGA-Mezzanine-Karten-Steckverbinder (FMC) kann die Datenerfassung (bis zu 512 MB) der seriellen CMOS-Schnittstellen evaluiert werden, einschließlich echter und komplexer Dezimationsmodi.
Merkmale
- Serielle LVDS-Schnittstelle
- USB-betrieben mit On-Board-Leistungsregelung
- Pin-kompatibel mit ADC366x und ADC368x Produkten
- THS4541 FDA- und Balun-gekoppelte Eingänge ermöglichen eine flexible Evaluierung
- TSW1400EVM und DATACONVERTERPRO-SW ermöglichen eine einfache Datenerfassung
- FMC-Steckverbinder ermöglicht eine einfache Integration mit FPGA-Entwicklungsplattformen
Lieferumfang Kit
- ADC3683 EVM
- Mini-USB-Kabel
- FPGA-Interposer-Karte

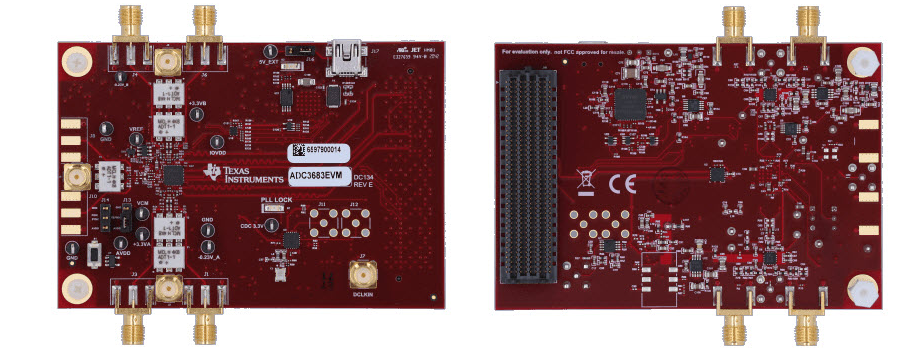

Layout der Vorder- und Rückseite

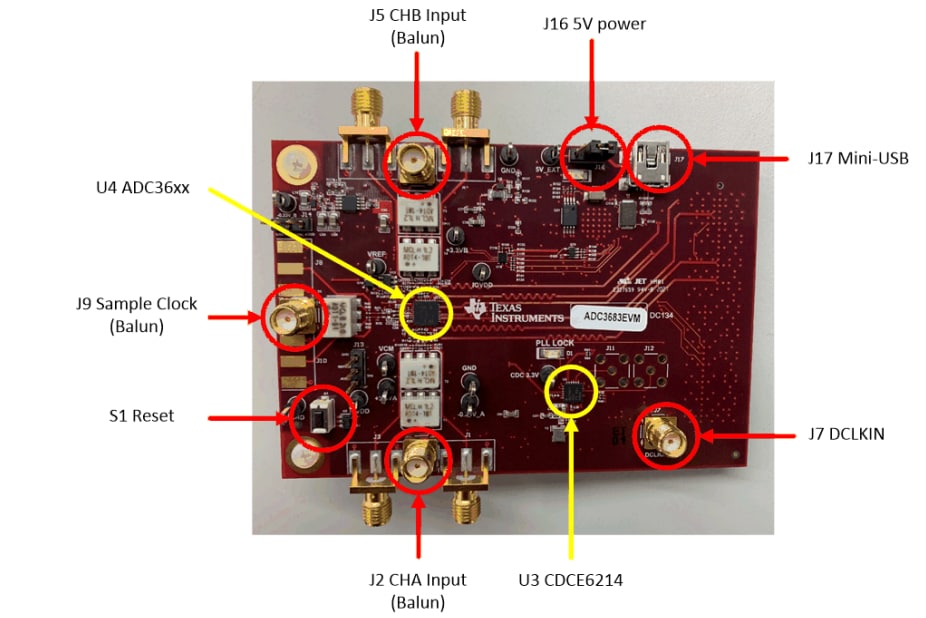

Funktionsidentifizierung
Verwandtes Produkt
Texas Instruments ADC368x Rauscharme ADCs mit niedrigem Stromverbrauch
Rauscharmer, extrem stromsparender 16-Bit-Hochgeschwindigkeits-Zweikanal-Analog-Digital-Wandler mit 65 MS/s.
