Texas Instruments ADC32RF44 14-Bit-Zweikanal-Analog-Digital-Wandler
Texas Instruments ADC32RF44 14-Bit-Zweikanal-Analog-Digitalwandler mit 2,6 GSPS HF-Abtastung bieten Eingangsfrequenzen bis zu 4 GHz und sind für hohe Signal-Rausch-Verhältnisses (SNR) ausgelegt. Der ADC32RF44 liefert eine Rauschspektraldichte von –154,2 dBFS/Hz und einen dynamischen Bereich, einschließlich Kanalisolierung über einen großen Eingangsfrequenzbereich. Der gepufferte analoge Eingang mit On-Chip-Anschluss reduziert den Abtast-Halte-Störimpuls, was zu einer einheitlichen Eingangsimpedanz über einen breiten Frequenzbereich führt. Phasenkoheränte Frequenzsprünge treten auf, wenn jeder einzelne ADC-Kanal mit einem digitalen Dualband-Abwärtswandler (DDC) mit bis zu drei unabhängigen, numerisch gesteuerten 16-Bit Oszillatoren (NCOs) pro DDC verbunden wird.
Das Bauteil ist mit Frontend-Spitzen- und RMS-Leistungsdektoren sowie Alarmfunktionen zur Unterstützung von externen automatischen Verstärkungssteuerungs-(AGC)-Algorithmen ausgestattet. Darüber hinaus wird die JESD204B serielle Schnittstelle mit einer auf der Unterklasse 1 basierenden deterministischen Latenz unter Verwendung von Datenraten von bis 12,3 GBit/s mit bis zu vier Leitungen pro Analog-Digital-Wandler unterstützt. Ein industrieller Temperaturbereich von –40 °C bis +85 °C wird vom ADC32RF44 Analog-Digital-Wandler unterstützt.
Merkmale
- 14-Bit-Zweikanal-Analog-Digital-Wandler mit 2,6 GSPS
- Öffnungs-Jitter: 90 fS
- Kanalisolierung: 95 dB bei fIN = 1,8 GHz
- Spektrale Leistung (fIN = 900 Mhz, –2 dBFS):
- SNR: 61,2 dBFS
- SFDR: 65 dBc HD2, HD3
- SFDR: 79 dBc höchste Störung
- Spektrale Leistung (fIN = 1,85 GHz, –2 dBFS):
- SNR: 58,3 dBFS
- SFDR: 69 dBc HD2, HD3
- SFDR: 74 dBc höchste Störung
- Digitale On-Chip-Abwärtswandler:
- Bis zu 4 DDCs (Dualband-Modus)
- Bis zu 3 unabhängige NCOs pro DDC
- On-Chip-Eingangsklemme für Überspannungsschutz
- Programmierbare On-Chip-Leistungsdetektoren mit Alarmkontakten für AGC-Unterstützung
- On-Chip-Dither
- Grundrauschen: –154,2 dBFS/Hz
- HF-Eingangsunterstützung bis zu 4,0 GHz
- On-Chip-Eingangsanschluss
- Eingangs-Endwert: 1,35 VPP
- Unterstützt Multi-Chip-Synchronisierung
- JESD204B Schnittstelle:
- Auf Unterklasse 1 basierte deterministische Latenz
- 4 Leitungen pro Kanal bei 12,5 GBit/s
- Verlustleistung: 2,95 W/K bei 2,6 GSPS
- 72-Pin-VQFN-Gehäuse (10 mm × 10 mm)
Applikationen
- Zellulare Empfänger mit 2G-, 3G-, 4G-Multi-Band, Multi-Modus
- Phased-Array-Antennen
- Elektronische Kriegsführung
- Softwarebasierte Funkgeräte
- Kabelinfrastruktur
- Drahtloses Breitband
- Hochgeschwindigkeits-Digitalisierer
- Kommunikationstestgeräte
- Mikrowellen- und Millimeterwellen-Empfänger

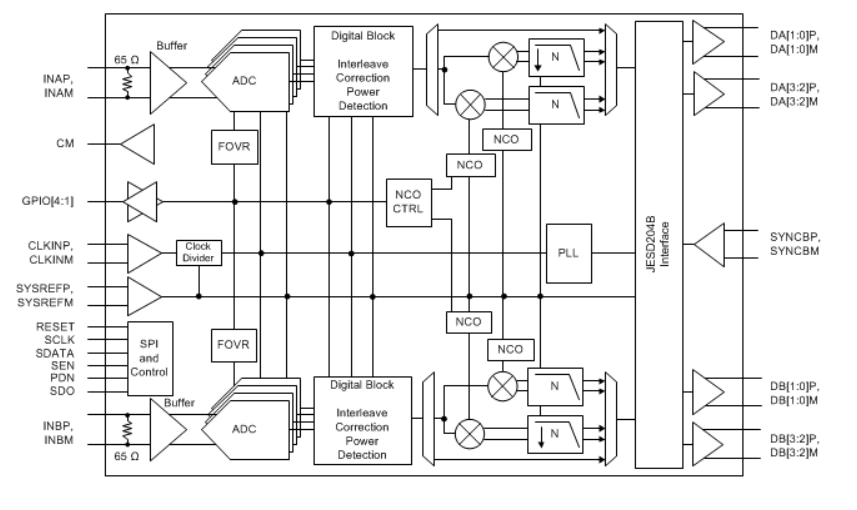

Blockdiagramm
