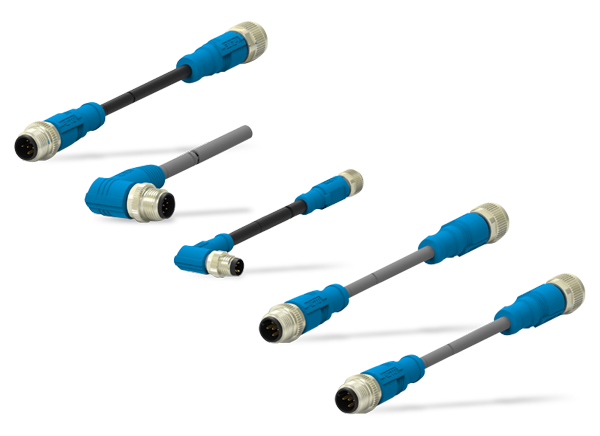

TE Connectivity M8- und M12-Sensor-Aktor-Kabelsätze
Die M8- und M12-Sensor-Aktor-Kabelsätze von TE Connectivity bieten einen Spannungsbereich von 30 bis 250 V, die Schutzklasse IP67 und einen Isolationswiderstand von 100 mΩ (min.) Die M8- und M12-Kabelsätze verfügen über Messingkontakte mit vergoldeter Anschlagbeschichtung und einer Haltbarkeit von 100 Zyklen. Diese Kabelsätze von TE verringern unnötige Ausfallzeiten und sorgen für einen ununterbrochenen Betrieb bei kritischen Bedingungen. Zu den typischen Applikationen gehören Robotik, Industriekommunikation, Sichtsystemen und Sensoren.
Merkmale
- IP67-Schutzklasse: Staub- und wasserdicht
- Umspritzte PVC- oder PUR-Kabelsätze/ageschirmte und nicht abgeschirmte Ausführungen
- Wichtige Optionen: A-kodiert
- M12-Positionen: 2, 3, 4, 5 und 8 Pole
- M8-Positionen: 3 und 4 Pole
- Einendige M8- und M12-Kabelsätze
- Doppelendige M8- und M12-Kabelsätze
- M8- bis M12-Kabelsätze
- Kabellängenoptionen: 0,5 m, 1 m usw.
Applikationen
- Industriekommunikation
- Industriemaschinen
- Industrieautomatisierung
- Robotik
- Werkzeugmaschinen
- Halbleiterherstellung
- Fertigung von Magnetspulen und Sensorventilen
- Prozesssteuerungssysteme
- Sichtsysteme
- Fertigung von Elektronik
Technische Daten
- Mechanische Daten
- Haltbarkeit: 100 Zyklen
- IP67-Schutzklasse
- PVC-Temperaturstufen
- Fest: -40 °C bis +80 °C
- Flexibel: -25 °C bis +80 °C
- PUR-Temperaturstufen
- Fest: -10 °C bis +80 °C
- Flexibel: -5 °C bis +80 °C
- Elektrische Daten
- M12-Nennspannung
- 250 V (≤4-Weg)
- 60 V (5-Weg)
- 30 V (>5-Weg)
- M8-Nennspannung
- 60 V (3-Weg)
- 30 V (4 und 5 Pos.)
- Isolationswiderstand min. 100 MΩ
- M12-Nennspannung
Materialien
- Kontakt: Messing, vergoldete Anschlagbeschichtung
- Mutter: Messing, vernickelt
- O-Ring: Silikonkautschuk
- Feder: Edelstahl
- Umspritzung: TPU (thermoplastisches Polyurethan)
- Gehäuse: PA (Polyamid)
- M12-Kabel: 22 AWG, 2/3/4/5 Core, mit oder ohne Folie, Drain, Geflecht-Abschirmung, RoHS; Kabel-Ummantelungsmaterial: PVC oder PUR
- M12-Kabel: 24 AWG, 8 Core, mit oder ohne Folie, Drain, Geflecht-Abschirmung, RoHS; Kabel-Ummantelungsmaterial: PVC oder PUR
- M8-Kabel: 24 AWG, 3/4 Core, mit oder ohne Folie, Drain, Geflecht-Abschirmung, RoHS; Kabel-Ummantelungsmaterial: PVC oder PUR
Veröffentlichungsdatum: 2019-02-15
| Aktualisiert: 2023-09-18
