TE Connectivity CPC-Steckverbinder

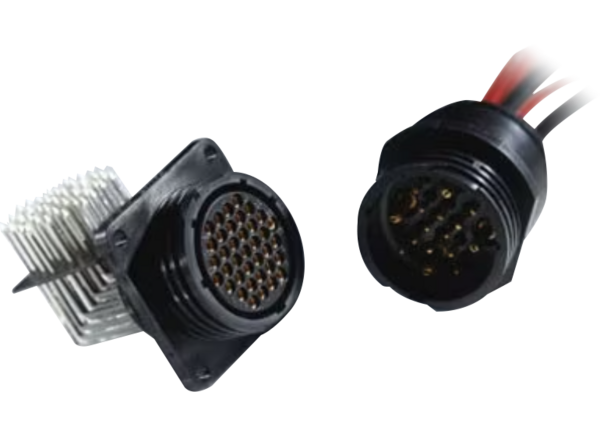

Die Rundsteckverbinder aus Kunststoff (CPC) von TE Connectivity (TE) verfügen über einen eingebauten Pin- und Sockel-Schutz. Diese Steckverbinder sind für ein korrektes Verbinden von Steckverbinderhälften polarisiert, mit abnehmbaren Kontakten und einem austauschbaren Kopplungsring, der die Reparatur vor Ort vereinfacht. Sie sind aus stabilisiertem, hitzebeständigem, selbstlöschendem, thermoplastischem Material hergestellt. Die Montageoptionen umfassen die Panelmontage, die frei hängende Variante und Wire-to-Board. Die Anschlussbuchsen- und Steckergehäuse sind für Signalkontakte vom Typ III+ oder der Größe 20, Typ XII-Leistungskontakte oder AMP-Kontakte ausgelegt. Die Gehäuse sind in Konfigurationen verfügbar, die für die Verarbeitung von Signal, Leistung oder Kombinationen von Signal und Leistung im selben Gehäuse ausgelegt sind. Die Rundsteckverbinder aus Kunststoff von TE können praktisch überall dort eingesetzt werden, wo das Signal und die Stromversorgung entweder in ein System eintritt oder ein System verlässt.
Zu den typischen Applikationen für die CPC-Steckverbinder von TE Connectivity gehören Industriemaschinen und Fabrikautomatisierung, Schienen- und Nahverkehrsfahrzeuge und -systeme, HLK-, gewerbliche und Gebäudeausrüstung und vieles mehr. Die CPC-Produktlinie umfasst außerdem Zubehör, um die Kabel- oder Panelmontage zu vervollständigen, wie z. B. Kabelklemmen und Kabelschuhe, Keying-Stifte und Dichtungskappen.
Merkmale
- UL 94V-0-bewertet und aus stabilisiertem, hitzebeständigem, selbstlöschendem, thermoplastischem Material
- Schnellverbinder/-trenner mit Gewindeunterstützung, positive Rastungskopplung
- Polarisiert für korrektes Verbinden der Steckverbinderhälften
- Abnehmbare Kontakte und austauschbare Kopplungsringe erleichtern die Reparatur vor Ort
Applikationen
- Industriemaschinen und Fabrikautomatisierung
- Schienen- und Nahverkehrsfahrzeuge und -systeme
- HLK-, Gewerbe- und Gebäudeausrüstung
- Beleuchtung und Beschilderung
- Medizinische Messgeräte und Ausrüstung
- Kommunikation
- Motorfahrzeuge
- Ausrüstung und Systeme für Luft- und Raumfahrt und Verteidigung
Videos
Empfohlene Steckverbinder
TE Connectivity CPC Standard-Kabelsätze
Spannungsbereich von 250 V bis 600 V, bis zu 500 Steckzyklen und Betriebstemperaturbereich von -55 °C bis +105 °C.
TE Connectivity Series 1 Standard Density Connectors (CPC)
Enables the use of multiple combinations of signal and coaxial circuits in the same housing.
TE Connectivity Series 2 High Density Circular Connectors (CPC)
Accepts Size 20 DF (precision formed) and Size 20 DM (screw machined) pin and socket contacts.
TE Connectivity Series 3 Power Density Connectors (CPC)
Designed to accept Type XII power contacts, which carry up to 25A per contact.
TE Connectivity Series 4 Power & Signal Connectors (CPC)
Signal/coaxial circuit capabilities of Series 1 connectors & power circuit capabilities of Series 3.
TE Connectivity Series 5 Power Sealable Connectors (CPC)
Power Sealable CPC Connectors featuring the AMP POWERBAND Contact.
TE Connectivity Series 6 Power & Signal Sealable Connectors (CPC)
High current & environmental sealing capabilities of Series 5 & reliability of Type III+ contacts.
TE Connectivity UV-beständiger, versiegelter CPC
IP67 versiegelt; UL F1-Einstufung erfüllt den Industriestandard für eine lange UV-Aussetzung.
Kontakte
- Die Koaxialkontaktevon TE bieten präzise gedrehte Pin- und Sockel-Koaxialkontakte, die für Applikationen ausgelegt sind, die Strom- und Koaxialkabel-Anschlüsse kombinieren. Das Kontaktdesign ermöglicht die Anwendung von Koaxialkabeln, abgeschirmten Leitern und verdrillten Doppelkabeln mit einer Nennspannung von bis zu 325 VRMS und einem Stromnennwert von 7,5 A bei 30 °C Temperaturanstieg.
- HDP-20 SignalkontakteDie HDP-20 Signalkontakte von TE sind hochleistungsfähige, präzisionsgeformte Pin- und Sockel-Signalkontakte, die so ausgelegt sind, um mit jedem Sub-Miniatur-D-Steckverbinder der Größe 20 verbunden zu werden, der maßgenau mit den MIL-C-24308 Crimp-Kontakten übereinstimmt. Die Crimp-Einrastkontakte ermöglichen das Laden nur derjenigen Kontakte, die verwendet werden.
Related CPC Protective Cap
TE Connectivity Schutzkappen für Kunststoff-Rundsteckverbinder (CPC)
Schutzkappen, die auf die vorhandenen CPC-Stecker und -Anschlussbuchsen passen.
