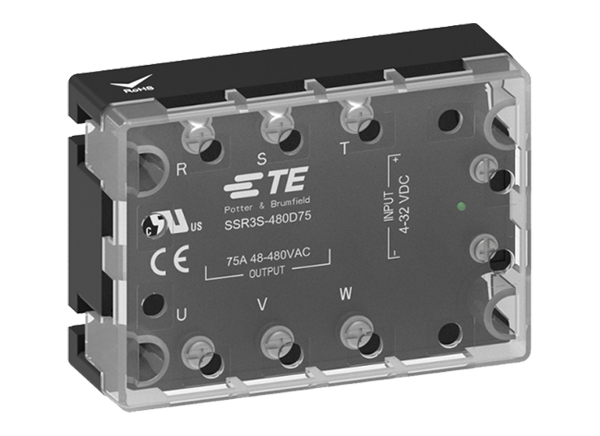

TE Connectivity / Potter & Brumfield SSR3 3-Phasen-Solid State Relais
Die Potter & Brumfield SSR3 3-Phasen-Solid State Relais von TE Connectivity verfügen über drei einzelne Einphasen-Solid State Relais, die in einem einzigen Gehäuse mit einem gemeinsamen Eingang zur gleichzeitigen Aktivierung jeder SSR untergebracht sind. Mit Lastwerten von 10 A bis 75 A bei 480 VAC sind die SSR3-Bauteile in einer einzigartigen Auswahl von Teilenummern, einschließlich AC- und DC-Eingangsoptionen, verfügbar. Dies ermöglicht Benutzern die Möglichkeit, die Verkabelungs-Komplexität, die Montagezeit und die Platznutzung zu reduzieren, insbesondere in Applikationen, bei denen Dreiphasen-Lasten betrieben werden.
Merkmale
- Bieten eine kompakte, platzsparende Panel-Lösung
- Beseitigt die Komplexität der Panel-Verkabelung
- Fähigkeit zur Schaltung verschiedener Lastoptionen
- Weniger Zeit für die Montage notwendig
- LED-Anzeige
- Ausgang
- SCR für mittlere bis hohe Industrielasten
- TRIAC für niedrige Industrielasten
- Versionen mit Nullspannung und zufälliger Einschaltspannung
- Versionen mit AC- und DC-Eingang
- Schutzabdeckung erfüllt IP20-Schutz
- Panelmontierbar
- Epoxid-gefüllt
- Nach UL 94-V0 technische Kunststoffe
- Überspannungsschutz durch externe MOVs
Applikationen
- Blasform-Maschinen
- Kaffeemaschinen
- Förderwagen
- Industrieöfen
- Motorsteuerung
- Kunststoffspritzgussmaschinen
Technische Daten
- Eingangsspannungsbereich: 90 VAC bis 280 VAC/4 VDC bis 32 VDC
- Ausgangslastbereich: 10 A bis 75 A
- 48 VAC bis 480 VAC Last-Spannungsbereich
- 4.000 VRMS optische Isolationsspannung
- Temperaturbereiche
- Betriebstemperatur: -30 °C bis +80 °C
- Lagertemperatur: -30 °C bis +100 °C
Ressourcen

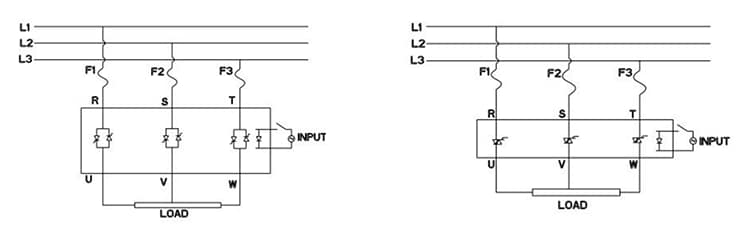

Betriebsdiagramme

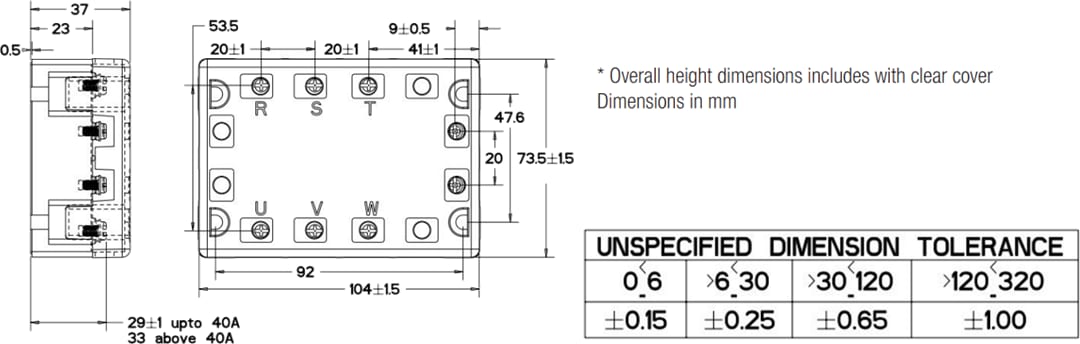

Technische Zeichnung
Veröffentlichungsdatum: 2021-06-16
| Aktualisiert: 2022-05-12
