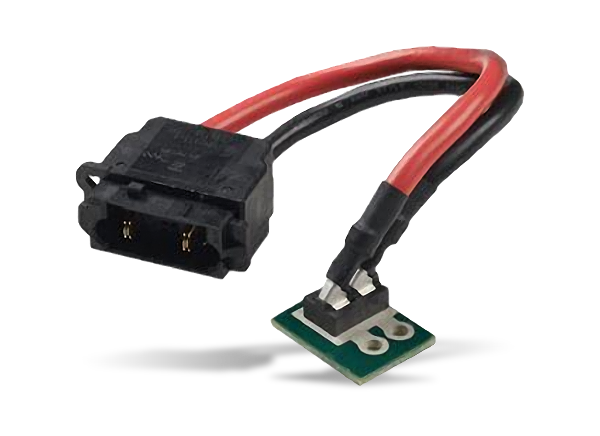

TE Connectivity OCP Stromsteckverbinder und Kabelsätze
Die Open Compute Project (OCP) Stromsteckverbinder und Kabelsätze von TE Connectivity sind für die OCP-Verteilerarchitektur ausgelegt und bieten eine standardisierte Plattform für einfache Systemdesigns. Kann für einen niedrigen Energieverbrauch mit den Stromsteckverbindern und Kabelsätzen von TE Connectivity Strom von 120 A mit niedrigem Widerstand und geringem Millivoltabfall verteilt werden. Dank einer zuverlässigen Druckhülsen-Crimpverbindung tritt kein Leistungsverlust mehr auf und mit dem Hot-Plug-fähigen Design werden unerwünschte Systemausfallzeiten minimiert. Mit einer zulässigen Fehlsteckung von ±0,75 mm werden schnelle Verbindungen zur Sammelschiene ermöglicht. Diese Stromkabelsätze sind mit den Open-Rack-V1-Spezifikationen vollständig kompatibel sowie mit den Open-Rack-V2-Spezifikationen aufwärtskompatibel.
Merkmale
- Allgemeine Merkmale
- Einfache Plug-and-Play-Lösungen
- Unterstützung von 12 V bis zu 48 V
- Bietet geringen Widerstand und geringen Millivoltabfall
- 48 V Sammelschienenverbinder und Kabelsätze
- Erlaubt eine einzelne vertikale Stromschiene im Rack
- 48-V-Lösungen verbrauchen weniger Strom als 12-V-Lösungen und senken somit die Systembetriebskosten
- Eine bessere Wärmeableitung bietet einen geringeren Stromverbrauch
- Steckverbinder zeichnen sich durch niedrigere Profile und besseren Kontaktwiderstand aus
- Kann in einer Vielzahl von Rechenzentrumsapplikationen verwendet werden, einschließlich Power-, BBU- und Cubby-Shelves
- 12V oder 48V Sammelschienenverbinder und Kabelsätze
- Der robuste Metall-Steckverbinder ist so ausgelegt, dass er Rack-Installationen standhalten kann
- Eine bessere Wärmeableitung bietet einen geringeren Stromverbrauch
- Die Steckverbinder verfügen über niedrigere Profile und ermöglichen dank ihres besseren Kontaktwiderstands eine Reduzierung der Kosten des Gesamtstromverbrauchs im Rechenzentrum
- Der gleiche Steckverbinder kann sowohl für eine Stromversorgung mit 12 V als auch 48 V sowie für die Stromversorgung oder die Rückleitung (jeweils eine der beiden) verwendet werden.
- 12V-Sammelschienenverbinder und Kabelsätze
- Reduziert die Anzahl der Sammelschienen in einem Rack von drei auf eins
- Verteilt bis zu 120 A Strom gemäß UL- und CSA-Kriterien von einer einzelnen Sammelschiene bis zu einer offenen Rack V2-Sled-Konstruktion
- Die zuverlässige Kontakt-Crimpverbindung hilft, Leistungsverluste mit einem maximalen Kontaktwiderstand von 0,2 Milliohm zu eliminieren. Sie ist für spannungsführend steckbare Applikationen ausgelegt und minimiert unerwünschte Systemausfallzeiten
- Die Anti-Überspannungsfunktion trägt dazu bei, dass der Kontakt geschützt ist, um jegliche Art von Beschädigung zu vermeiden, die durch Überbiegung beim Stecken oder Trennen verursacht wird
Applikationen
- Vollständig kompatibel mit den Spezifikationen für den Einsatz in Rack-Sammelschienen-Applikationen
- OCP-Datenzentren
- V2-Open-Rack-Lagerung (Cubby)
- Notstromversorgung über Akku
- Power-Shelves
- Stromverteilung
Veröffentlichungsdatum: 2016-02-04
| Aktualisiert: 2022-03-11
