TDK Soft-Terminierung
Die TDK Soft-Terminierung ist ein MLCC, bei dem sich zwischen der Kupfer- und Nickelschicht eine zusätzliche Lage aus leitfähigem Kunstharz befindet.In der Anschlusselektrode eines Standard-MLCCs ist die Kupfer-Unterschicht mit Nickel und Zinn beschichtet. Die Kunstharzlage absorbiert die Belastung, die durch Erweiterung oder Schrumpfung der Lötstellen aufgrund von Temperaturschock und Biegebruchspannung auf dem Board verursacht werden und verhindert Risse im Kondensatorelement. TDKS Kondensatoren mit Soft-Terminierung verbessern nicht nur den Vibrationswiderstand und bieten eine Beständigkeit gegen Erschütterungen durch Herunterfallen sondern verhindern vor allem ein Durchbiegen und eine Temperaturwechselbeanspruchung.
Merkmale
- Verbessert den Schutz bei Krümmung, Durchbiegung und Herunterfallen des Boards
- Leitfähiges Kunstharz absorbiert eine externe Belastung, einschließlich Temperaturschock oder mechanische Belastungen und schützt Komponenten
- Falltest
- Bedingungen
- Fallhöhe: 1 m
- Fallhäufigkeit: 16 Mal/Min.
- Fallversuche: 10.000 Mal
- Ergebnisse
- Keine Abweichungen in Eigenschaften und Erscheinungsbild
- Feuchtigkeitsbelastungtest: (85 ºC/85 %/rF/WV/1.000 Std.)
- Bedingungen
Applikationen
- Gegenmaßnahmen gegen Biegerisse von Einheiten, die eine Handhabung der Boards, auf die MLCCs aufgelötet sind, erfordern
- Elektroschaltungen, die auf den Aluminium-Leiterplatten montiert sind, SMT-Applikationen, die einen starken Widerstand gegen ein Durchbiegen erfordern und bei denen die Zuverlässigkeit von Lötstellen ein Problem verursachen könnte
- Smartphones
- PCs
- Smart-Schlüssel
- Wearables
- Auto-Multimedia
- Schaltnetzteile
- Basisstationen
- Fahrzeuganwendungen (EPS, ABS, EV, HEV, LED-Lampen usw.)
Bei einer Durchbiegung des Boards von bis zu 10 mm wurden keine Risse festgestellt
Vergleich von Bruchkraft in Produkten der Größe 3216 (Vergleich zwischen einem Standard-Elektrodenprodukt und einer Soft-Terminierung)
Vergleich der Biegebruchfestigkeit
Test-Daten der Biegebruchfestigkeit eines Boards (starkes Durchbiegen) Bei einem herkömmlichen Produkt können Risse auf dem Keramikelement auftreten und zwar bereits bei einer Durchbiegung von 4 mm. Die Soft-Terminierung kann eine doppelt so hohe Durchbiegung sicher überstehen.
Beim Kondensatorelement treten keine Risse auf, aber die Anschlusselektroden lösen sich aufgrund der Ausfallschutzfunktion, auch unter übermäßiger Belastung.
Auf einem keramischen Elementen eines herkömmlichen Produkts treten Risse auf, wenn sie einer übermäßigen Belastung ausgesetzt werden. Bei der Soft-Terminierung treten keine Risse auf dem Element auf, obwohl sich die Nickelbeschichtung und die leitfähige Harzschicht löst. Dies weist daraufhin, dass die Harzschicht eine ausgezeichnete Wirkung zur Verhinderung von Rissen auf dem Element hat.
Keine Risse unter Druck
Test-Ergebnisse der Temperaturwechselbeanspruchung

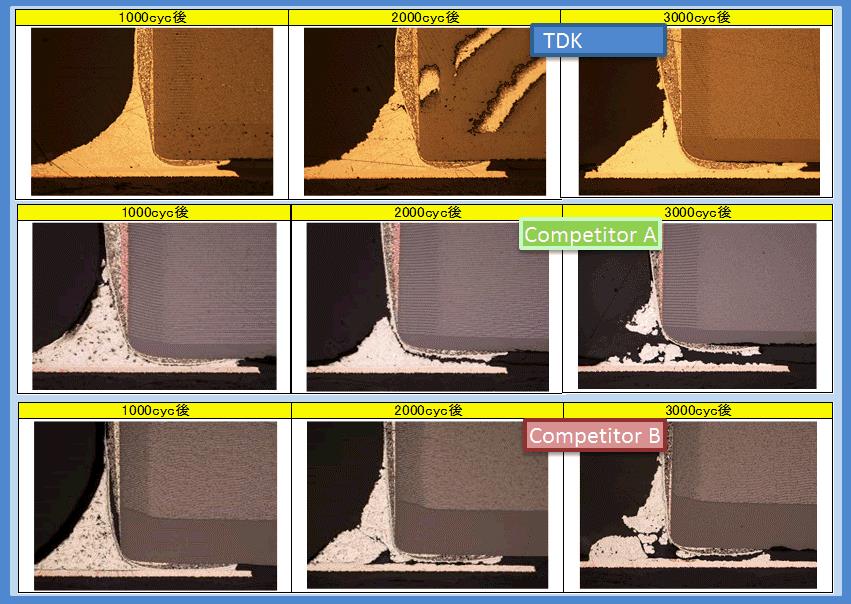

Nach 3.000 Zyklen ist der Kondensator mit Soft-Terminierung von TDK der einzige, der immer noch mit der Lötstelle verbunden ist. Bei den A- und B-Wettbewerbsprodukten wird der vollständige Lötkontakt bereits bei 2.000 Zyklen verloren. Dies stellt einen wirklichen Vorteil der Soft-Terminierung von TDK dar.
Die Tests wurden bei -55 ºC bis 125 ºC während 30 Minuten und in Schritten von 1.000, 2.000 und 3.000 Zyklen durchgeführt.
