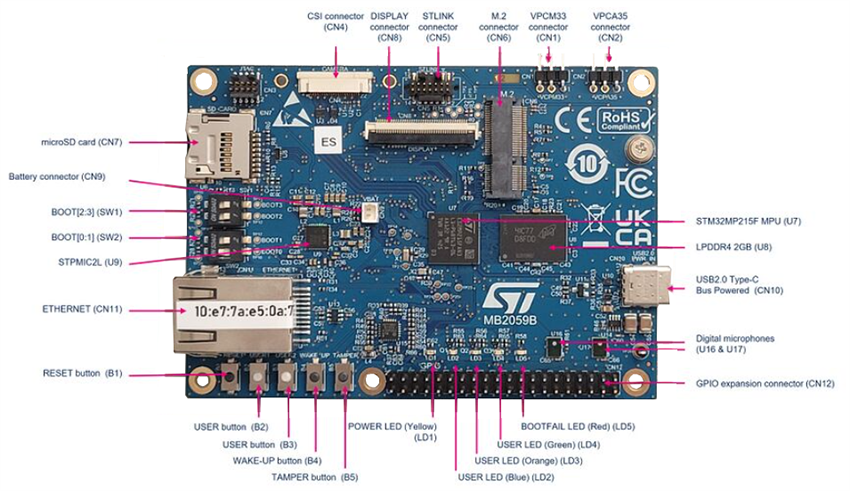

STMicroelectronics STM32MP215x-DK Discovery Kit
Das Discovery Kit STM32MP215x-DK von STMicroelectronics wurde entwickelt, um die Fähigkeiten des Mikroprozessors STM32MP215FAN3 zu demonstrieren, der Teil der Baureihe STM32MP2 ist. Das Kit eignet sich hervorragend für die Evaluierung und Entwicklung von Applikationen mit Verwendung der Architektur des STM32MP2-Bauteils, das Arm® Cortex®-A35 Kerne (bis zu 1,5 GHz) mit Cortex-M33 (bei 300 MHz) in einem Gehäuse des Typs VFBGA273 für Echtzeitverarbeitung kombiniert. Dieses Kit eignet sich hervorragend für die Prototypenentwicklung von Industrie-, Verbraucher- und IoT-Anwendungen, die sowohl eine leistungsstarke Linux-basierte Verarbeitung als auch Echtzeitsteuerung erfordern.
Merkmale
- Optimiertes Betriebsverhalten und Wirkungsgrad für Edge-Bauteile
- Gewährleistet robuste Sicherheit und zuverlässige Konnektivität im industriellen Internet der Dinge (IIoT)
- Beschleunigt die Entwicklung und verkürzt die Markteinführungszeit mit dem STM32-Ökosystem
- Vereinfacht die Wiederverwendung von Designs und macht Produkte zukunftssicher dank Kompatibilität mit der MP2-Baureihe.
Applikationen
- Industrie
- Mensch-Maschine-Schnittstellen (HMI) mit Touchscreen-Displays
- Industrielle Gateways und Wandler
- Fabrikautomatisierung und Steuerungssysteme
- Motorsteuerung und Robotik (über CAN FD, PWM und Echtzeit-Cortex-M33)
- Smart Homes und Gebäudeautomation
- Intelligente Bedienfelder und Schnittstellen
- Sicherheitssysteme mit Kamera- und Sensorintegration
- Energiemanagement- und Überwachungssysteme
- Fahrzeug- und Transportwesen
- Infotainmentsysteme (Einstiegsklasse)
- Telematik-Einheiten
- Fahrzeugdiagnose und CAN-basierte Kommunikation
- Internet der Dinge (IoT) und Edge-Computing
- IoT-Gateways mit sicherer Anschlussfähigkeit (Wi-Fi, Bluetooth, Ethernet)
- Edge-KI-Verarbeitung (mit externen Beschleunigern oder optimierten Linux-Apps)
- Sensor-Hubs mit Echtzeit-Datenerfassung und -verarbeitung
- Medizinprodukte und Bauteile
- Tragbare Diagnosewerkzeuge
- Patientenüberwachungssysteme
- Intelligente medizinische Schnittstellen mit Touchscreens und Anschlussfähigkeit
- Unterhaltungselektronik und Multimedia
- Intelligente Displays
- Audioverarbeitungssysteme
- Interaktive Kioske
- Sicherheit und Zutrittskontrolle
- Biometrische Authentifizierungssysteme
- Sichere Zugangspanels
- Verschlüsselte Bauteile
Technische Daten
- STM32MP215FAN3 MPU
- Dual-Core ARM Cortex-A35 mit bis zu 1,5 GHz
- ARM Cortex-M33 Core mit 300 MHz in einem VFBGA273-Gehäuse für Echtzeitaufgaben
- Unterstützung für Secure Boot und TrustZone
- Anschlussfähigkeit
- M.2-E-Key-Steckverbinder zur Unterstützung von Wi-Fi®- und BLUETOOTH®-SDIO-Modulen
- 100-Mbit/s-Ethernet (RMII), RJ45-Steckverbinder
- USB Type-C® 2.0 OTG und USB Type-A Host-Ports
- microSD-Kartensteckplatz
- CAN FD- und UART-Schnittstellen
- Zweispuriger MIPI CSI-2® Kameramodul-Steckverbinder
- LTDC-Display-Steckverbinder
- GPIO-Steckverbinder
- VBAT für Notstromversorgung
- Erweiterung und Debuggen
- Arduino™ Uno V3 Erweiterungssteckverbinder
- STMod+-Steckverbinder für zusätzliche Module
- Jtag/SWD-Debug-Schnittstelle MIPI10-Jtag-Steckverbinder
- Eingebetteter Debugger/Programmierer STLINK-V3E, STDC14-Steckverbinder
- Displayschnittstelle und Benutzeroberfläche
- 4,3" TFT-LCD mit Touch-Panel
- MIPI-DSI-Schnittstelle für die Displayanschluss
- 16-Gbit LPDDR4-DRAM
- Netzteil
- Stromversorgung über USB Type-C oder externe 5-V-Versorgung
- STMicroelectronics STPMIC2L Onboard-Leistungsmanagement-IC
- Softwareunterstützung
- Mainlined Open-Source-Linux® STM32 MPU, OpenSTLinux-Distribution
- Unterstützung für die Software STM32CubeMP2 mit Beispielen
- Linux Yocto Project®, Buildroot und STM32CubeIDE als Entwicklungsumgebungen
- CODEC für Audio mit Kopfhöreranschluss
- MEMS-Sensoren (Beschleunigungsmesser, Gyroskop)
- 4x Nutzer-LEDs
- 2x Nutzer-, 1x Sabotage- und 1x Reset-Taste
- Taste zum Aufwecken
- 4x Boot-Pin-Schalter
Erforderliche Ausrüstung
- MicroSD-Karte
- 3-A-Netzteil mit 5 V
- USB-auf-TTL-Seriell-Kabel
- Linux-PC mit Ubuntu 22.04
- Ethernet-Kabel
- LVDS WSVGA Display, B-LVDS7-WSVGA Board
- 5-MP-Bildsensor raw-Bayer-Format, B-CAMS-IMX Board
Übersicht
