STMicroelectronics EVLSRK1000-TO Demonstrationsboard
Das STMicroelectronics EVLSRK1000-TO Demonstrationsboard ist zur Evaluierung des SRK1000 Synchrongleichrichtungs-Controllers ausgelegt. Der SRK1000 adaptive Controller implementiert einen Steuerungsschaltplan, der speziell für eine sekundärseitige Synchrongleichrichtung in Sperrwandlern ausgelegt ist und Hochstrom-Gate-Drive-Ausgänge für die Ansteuerung eines n-Kanal-Leistungs-MOSFETs bietet.
Das EVLSRK1000-TO kann sowohl in Quasi-Resonanz-Applikationen als auch in gemischten DCM-CCM-Applikationen mit Festfrequenz (FF) betrieben werden. Das Board wird mit einer Einstellung geliefert, die sich für QR-Applikationen eignet. Das Bauteil kann in FF-Applikationen mit einem in C4 hinzugefügten 100-pF-Kondensator verwendet werden. Ein 68-kΩ-Widerstand (R5) ist auf dem TON-Pin vorhanden, der das Ausblenden nach dem Einschalten auf ca. 0,8 µs festlegt. Das EVLSRK1000-TO enthält den SR-MOSFET STF80N10F7 (TO-220FP-Gehäuse) und kann einfach als Ersatz für Gleichrichterdioden in einen bestehenden Wandler eingesetzt werden.
Merkmale
- Synchroner Gleichrichter für Sperrwandler mit fester Einschalt- und adaptiver Ausschaltfunktion
- VCC-Bereich: 3,5 V bis 32 V
- Maximale DVS-Betriebsspannung: 90 V
- Maximale Frequenz: 500 kHz
- Interner Gate-Drive für n-Kanal-MOSFETs
- SR-MOSFET-Typ: STF80N10F7 (100 V bis 10 mΩ) TO-220FP
Verwandtes Produkt
STMicroelectronics STripFET™ F7 Power MOSFETs
Erweiterte Trench-Gate-Struktur mit schneller und effizienter Schaltung für ein vereinfachtes Design
STMicroelectronics SRK1000 Schaltregler
Adaptive Synchrongleichrichtungsregler für einen Flyback-Wandler.

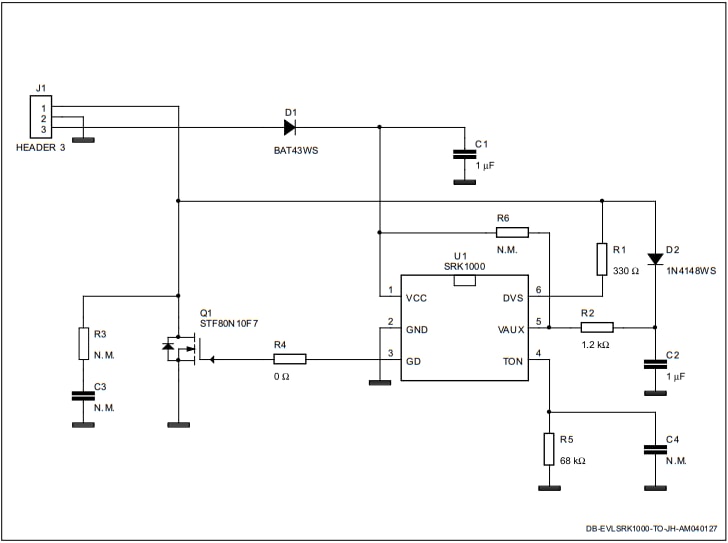

Elektro-Schaltplan
