STMicroelectronics M2TP80M12W2-2LA Fahrzeug-Leistungsmodul
STMicroelectronics M2TP80M12W2-2LA Fahrzeug Leistungsmodul bietet eine dreiphasige Vierleiter- PFC Topologie mit integriertem NTC, zugeschnitten auf die PFC Stufe des OBC in Hybrid- und Elektrofahrzeugen. Das Leistungsmodul integriert sechs Leistungs-MOSFETs aus Siliciumcarbid der zweiten Generation. Das gut erkannte Chip Technologie ermöglicht es STMicroelectronics M2TP80M12W2-2LA Energie Verluste zu minimieren und in einem hohen Schaltfrequenz Modus zu arbeiten. Mit dem Modul können Benutzer komplexe Topologien mit sehr hohen Leistungsdichten und hohem Wirkungsgrad erstellen.
Das AlN-isolierte Substrat ermöglicht ein optimales Betriebsverhalten. Darüber hinaus garantiert das ACEPACK DMT-32-specific Design mit Rillen auf der Form eine hohe Kriechstrecke. Die Zickzack-Pin-Option verbessert die Flexibilität auf PCB-Ebene.
Merkmale
- AQG-324-qualifiziert
- Dreiphasiger Vierleiter-PFC
- 1.200 V / 84 mΩ Typ. SiC-MOSFET (Q1, Q2, Q3, Q4, Q5, Q6)
- 1.200 V 20 A Gleichrichter Diode (D1, D2)
- Integrierter NTC-Temperatursensor
- Maximale Sperrschicht-Betriebstemperatur TJ = 175 °C
- DBC Cu-AlN-Cu-basiertes Substrat zur Verbesserung des thermischen Betriebsverhaltens
- Isolationsspannung: 3 kV
- Zick-Zack-Pin-Ausführung

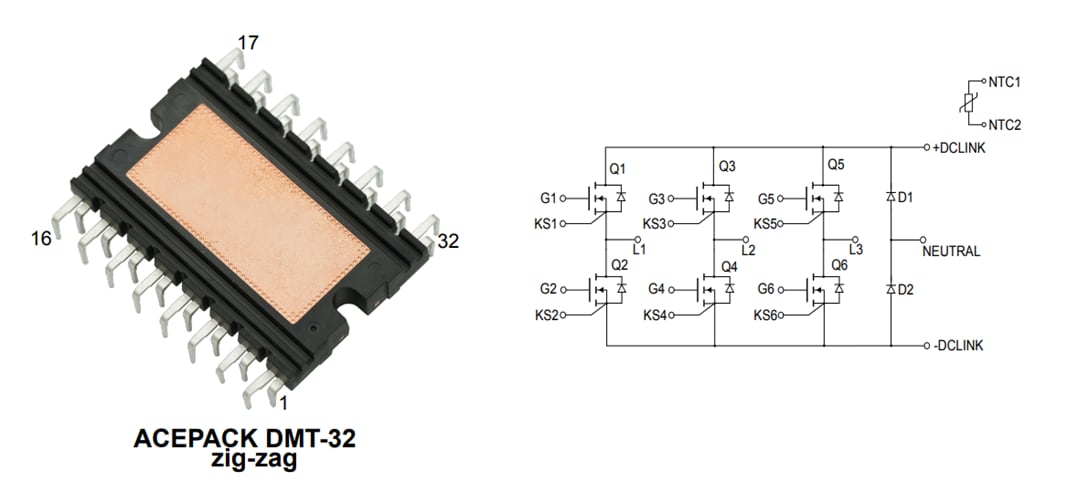

Typische Applikation
Pinbelegung
