STMicroelectronics STGAP2HD Galvanisch getrennter 4-A-Dual-Gate-Treiber
Der STMicroelectronics STGAP2HD galvanisch getrennte 4-A-Dual-Gate-Treiber bietet eine galvanische Trennung zwischen dem Gate-Treiberkanal und der Niederspannungsregelung sowie der Schnittstellenschaltung. Der Gate-Treiber zeichnet sich durch eine Strombelastbarkeit von 4 A und Rail-to-Rail-Ausgänge aus, wodurch sich das Bauteil für Applikationen mit mittlerer und hoher Leistung, wie z. B. Leistungsumwandlung und Motortreiber-Wechselrichter in Industrieapplikationen eignet.
Der STGAP2HD 4-A-Dual-Gate-Treiber von STM verfügt über getrennte Ausgangspins, die das Ein- und Ausschalten mit dedizierten Gate-Widerständen unabhängig voneinander optimieren. All das geschieht, indem die Miller-CLAMP-Funktion Gate-Spitzen während schneller Kommutierung in Halbbrücken-Topologien vermeidet.
Der STGAP2HD enthält Schutzfunktionen mit dedizierten SD- und BRAKE-Pins. Eine UVLO und thermische Abschaltung sind enthalten, um hochzuverlässige Systeme effizient zu entwickeln.
In Halbbrückentopologien verhindert die Verriegelungsfunktion, dass die Ausgänge gleichzeitig hoch sind, wodurch Durchzündungsbedingungen bei falschen Logik-Eingabebefehlen vermieden werden. Ein dedizierter Konfigurations-Pin kann die Verriegelungsfunktion deaktivieren, um einen unabhängigen und parallelgeschalteten Betrieb der beiden Kanäle zu ermöglichen. Die Eingangs-zu-Ausgangs-Laufzeitverzögerung beträgt weniger als 75 ns, wodurch eine hohe PWM-Steuergenauigkeit ermöglicht wird. Ein Standby-Modus ist zur Reduzierung des Stromverbrauchs verfügbar.
Merkmale
- Hochspannungsschiene: bis zu 1.200 V
- Treiberstrombelastbarkeit: 4 A Senke/Quelle bei 25 °C
- dV/dt-Transientenimmunität: ±100 V/ns
- Ein-/Ausgangs-Laufzeitverzögerung insgesamt: 75 ns
- Separate Senken- und Quellenoption für einfache Gate-Ansteuerkonfiguration
- 4-A-Miller-CLAMP
- UVLO-Funktion
- Konfigurierbare Verriegelungsfunktion
- Dedizierte SD- und BRAKE-Pins
- Gate-Ansteuerspannung bis zu 26 V
- 3,3 V, 5V-TTL/CMOS-Eingänge mit Hysterese
- Übertemperaturschutz
- Standby-Funktion
- Galvanische Trennung: 6 kV
- Wide-Body-SO-36W
Applikationen
- Motortreiber für Industrieantriebe, Fabrikautomatisierung, Haushaltsgeräte und Lüfter
- 600-V-/1.200-V-Wechselrichter
- Akkuladegeräte
- Induktionserwärmung
- Schweißen
- USV
- Netzgeräte
- DC/DC-Wandler
- Blindleistungskompensation

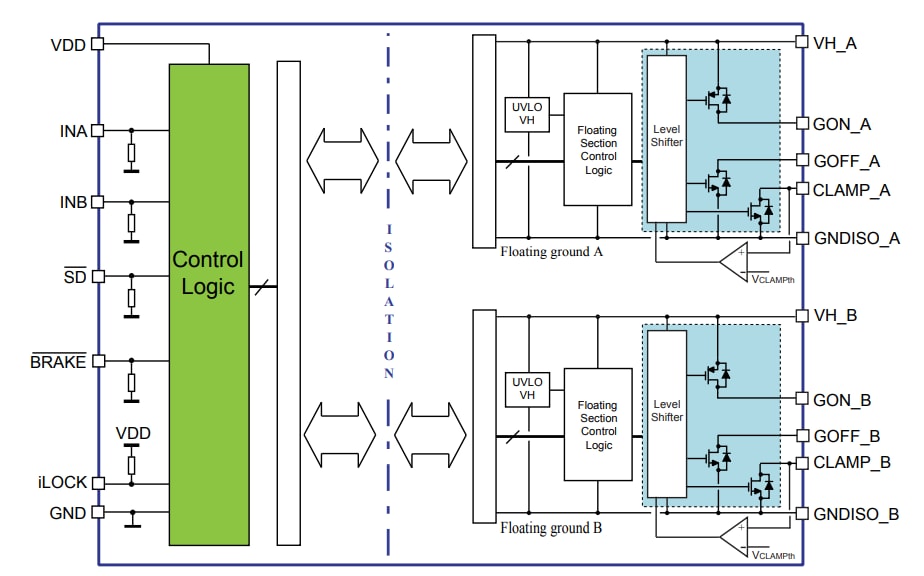

Blockdiagramm
Evaluierungsboard
STMicroelectronics EVALSTGAP2HDM Demonstrationsboard
Zur Evaluierung des STGAP2HD isolierten Dual-Gate-Treibers ausgelegt.
