STMicroelectronics STEVAL-VP318L2F Wandler-Referenzdesign

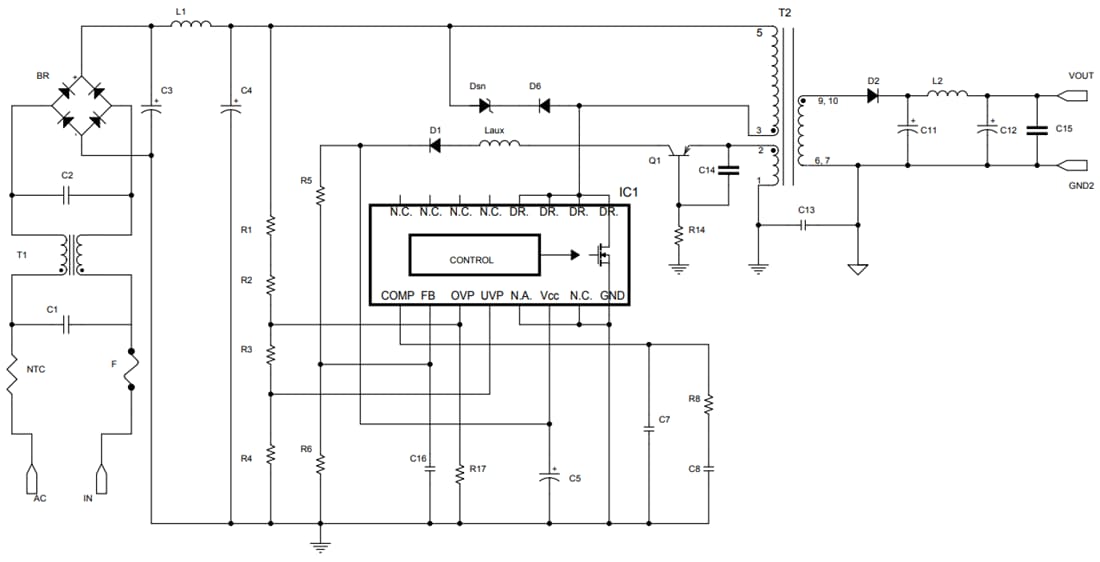

Das STMicroelectronics STEVAL-VP318L2F Wandler-Referenzdesign implementiert einen isolierten Sperrwandler mit 15 V, 18 W in primärseitiger Regelung (PSR), der für den Betrieb von Universal-Applikationen von 90 bis 265 V_AC ausgelegt ist. Das Referenzdesign basiert auf dem VIPER318LDTR Offline-Hochspannungswandler, der zur VIPerPlus-Produktfamilie von STMicroelectronics gehört. Diese Produktfamilie wird mit einem Avalanche-festen 800-V-Leistungs-MOSFET, einer PWM-Strommodussteuerung, einer festen Schaltfrequenz von 60 kHz mit Jitter zur Erfüllung der Anforderungen der Standards für elektromagnetische Störungen und einem Burst-Modus für die Verarbeitung von leichten Lasten geliefert. Die Hauptmerkmale des Evaluierungsboards sind seine geringe Größe und minimale BOM, der hohe Wirkungsgrad, der geringe Standby-Verbrauch und die genaue Leitungs- und Lastregelung über die gesamten Eingangs- und Ausgangsbereiche. Überspannungs- und Unterspannungsschutzfunktionen am Eingang mit separaten und einstellbaren Interventionsschwellenwerten sind auf den OVP- bzw. UVP-Pins verfügbar.
